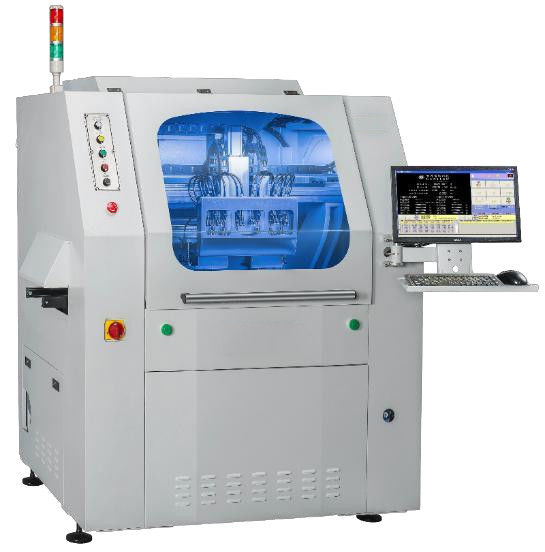

เครื่องแยก PCB อัตโนมัติใน Line Vision YS330AT

Name: เครื่องแยก PCB อัตโนมัติใน Line Vision YS330AT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS330AT
Price: 10000 USD
Availability: InStock

รายละเอียดสินค้า

สถานที่กำเนิด: มณฑลเจียงซู

ชื่อแบรนด์: YUSH

ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

หมายเลขรุ่น: YS330AT

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1

ราคา: 10000

รายละเอียดการบรรจุ: กรณีไม้อัด

เวลาการส่งมอบ: 3 วัน

เงื่อนไขการชำระเงิน: T/T, Paypal, เวสต์ยูเนี่ยน, L/C, D/P

สามารถในการผลิต: 300 ชุด/เดือน

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                                                                                In Line Automatic Pcb Separator, 350x300mm Automatic PCB Separator, ฟังก์ชั่นโฟกัสอัตโนมัติ PCB Separator


พื้นที่ตัด Vaild:	350*300มม	ฟังก์ชั่นการตัด:	ปรับแต่งเป็น Line,L-shape,U-shape,Circle,Are
ตารางกระบวนการ:	ตารางคู่	ทำซ้ำความแม่นยำ:	±0.01มม
ความแม่นยำในการตัด:	≤±0.05มม

พื้นที่ตัด Vaild:	350*300มม
ฟังก์ชั่นการตัด:	ปรับแต่งเป็น Line,L-shape,U-shape,Circle,Are
ตารางกระบวนการ:	ตารางคู่
ทำซ้ำความแม่นยำ:	±0.01มม
ความแม่นยำในการตัด:	≤±0.05มม

เครื่องแยก PCB อัตโนมัติใน Line Vision YS330AT

บทนำเครื่อง

1.สามารถแยก PCB อัตโนมัติในบรรทัดโหลด ตัด และยกเลิกการโหลด PCBsโดยอัตโนมัติเพื่อตอบสนองความต้องการของโรงงานอัตโนมัติ

2.ได้โดยอัตโนมัติปรับความกว้างเพื่อปรับให้เข้ากับขนาดของ PCB โดยอัตโนมัติสามารถแยกความแตกต่างของบอร์ด PCB สำเร็จรูปจากขยะ -

วัสดุหลังการตัดเพื่อประหยัดค่าแรง

3.พร้อมกับระบบจัดตำแหน่งการมองเห็น CCD ความเร็วสูงในชุดผลิตภัณฑ์ทั้งหมดเพื่อเพิ่มความแม่นยำในการตัดและ

ประสิทธิภาพในการดำเนินการ

4.นำการมองเห็นของคอมพิวเตอร์ด้วย CCD คุณภาพสูงมาใช้วางตำแหน่งจุดทำเครื่องหมายโดยอัตโนมัติและเพิ่มความแม่นยำของ

ตัด.

5.จัดเตรียมโต๊ะทำงานดวลสำหรับวางและตัด PCB ขนานกันเพิ่มประสิทธิภาพการดำเนินงาน

6.ใช้แกนหมุนความเร็วสูงมีความเค้นในการตัดเพียงเล็กน้อยเพื่อตัด PCB ได้ทุกรูปทรงอย่างแม่นยำ

7. เดอะ ระบบมีฟังก์ชั่นโฟกัสอัตโนมัติและไม่ต้องดำเนินการด้วยตนเองเพื่อปรับโฟกัส

8. เดอะอีเอ็มเอสระบบควบคุมส่วนกลางสามารถเชื่อมโยงกับระบบการจัดการข้อมูลบนและให้การผลิตแบบบูรณาการ

ข้อมูลเพื่อตรวจสอบสถานะของอุปกรณ์ได้ตลอดเวลา

การประยุกต์ใช้เครื่อง

การประยุกต์ใช้เครื่อง

1. ตัวแยก PCB อัตโนมัติในบรรทัดสามารถโหลด ตัด และยกเลิกการโหลด PCB โดยอัตโนมัติเพื่อตอบสนองความต้องการของ

โรงงานอัตโนมัติ

2. เหมาะสำหรับตัดแผง PCBA ขนาดเล็กที่ใช้ในโทรศัพท์มือถือ กล้องดิจิตอล และอุปกรณ์ GPS

3. ขนาดการตัดที่ใหญ่ขึ้นเหมาะสำหรับการตัดแผง PCBA ขนาดใหญ่ที่ใช้ใน TV, PC host, work station, sever เป็นต้น

4. ตัวเลือกต่าง ๆ ของการขนถ่าย PCBs โซลูชั่น บรรลุระบบอัตโนมัติเต็มรูปแบบ และประหยัดค่าแรง

อินเทอร์เฟซการทำงาน

9 ฟังก์ชั่น:

F1:สิทธิ์ของผู้ใช้

F2:การตั้งค่าความหนาของบอร์ด,มิลลิ่งบิต

ข้อมูลจำเพาะและวงจรชีวิตและความสูงของฟิกซ์เจอร์

F3:ทำเครื่องหมายการตั้งค่าและการแก้ไข

F4:โปรแกรมตัดต่อ แก้ไข F5:

การจำลองเส้นทางตัด

F6:การตั้งค่าความสูงของงานกัด

F7:การแก้ไขจุดศูนย์กลางของการเจาะบิต

F8:สิ่งแวดล้อม,การทำงาน,การตั้งค่าสิทธิ์

F9:รีเซ็ต

อินเทอร์เฟซการทำงาน

บันทึกประวัติศาสตร์

หลังจากเปิดเครื่อง การทำงานทั้งหมดขั้นตอนและสัญญาณเตือนเครื่องบันทึกจะถูกบันทึกตามเวลาจริงและขั้นตอนการดำเนินงานทั้งหมดสามารถตรวจสอบย้อนหลังได้หนัก 500Gดิสก์บันทึกข้อมูล

อินเทอร์เฟซพารามิเตอร์ฟังก์ชัน

การใช้งานที่เป็นมิตรอินเทอร์เฟซทำให้การตั้งค่าของพารามิเตอร์ง่ายมาก.

การตั้งค่ารหัสผ่านสี่ระดับ

ให้สิทธิ์สี่ระดับควบคุมตามตำแหน่งงานของผู้ใช้.

ฟังก์ชั่นพิเศษของซอฟต์แวร์

การปรับเทียบตำแหน่งด้วยการมองเห็น

ใช้การมองเห็นด้วยคอมพิวเตอร์กับ CCD เพื่อกำหนดตำแหน่งของจุดทำเครื่องหมายโดยอัตโนมัติและเพิ่มความแม่นยำในการตัด

สามารถแก้ไขโปรแกรมวางแผนเส้นทางและจำลองเส้นทางการตัดเพื่อหลีกเลี่ยงการตัดผิด.

•เครื่องหมายเพิ่มเติม ฟังก์ชั่นเครื่องที่แตกต่างกันมากขึ้น

•MARK ที่ไม่ผิดพลาด, ฟังก์ชั่นที่เกี่ยวข้องกับโปรแกรม

การตรวจจับบิตกัด

ให้ความสามารถในการตรวจจับ

ดอกกัดหัก/หล่น/กลับด้านสำหรับรถยนต์เครื่องมือเปลี่ยน

ฟังก์ชั่นพิเศษของซอฟต์แวร์

ฟังก์ชั่นตรวจสอบการตัด(เสี้ยน, ทองแดงเปลือย)

•ตรวจสอบผลการตัด af

•และแก้ไขข้อผิดพลาดในการตัดโดยอัตโนมัติ

การเขียนโปรแกรมอัจฉริยะ

•แก้ไขโปรแกรมได้ง่ายขึ้น

•Humanization ประหยัดเวลาในการแก้ไข

ฟังก์ชั่นพิเศษของซอฟต์แวร์

ฟังก์ชั่นการสแกน PCB ทั้งหมด

(1)ช่วยให้ผู้ใช้สามารถแก้ไขและแก้ไขเส้นทางของเครื่องตัดได้อย่างรวดเร็ว

(2)สีของเส้นตัดเป็นตัวเลือก,ง่ายต่อการแยกความแตกต่างของสี PCB

ฟังก์ชั่นพิเศษของซอฟต์แวร์

ฟังก์ชั่นการเขียนโปรแกรมออฟไลน์

•โปรแกรมออฟไลน์ ลดเวลารอสายการผลิต

ฟังก์ชั่น MES อันทรงพลัง

คำอธิบายฟังก์ชัน MESF:ให้สถานะอุปกรณ์และข้อมูลการผลิตแก่ข้อมูลกลางต่อบุคลากรสำหรับการจัดการ col lec tion

คำอธิบายการทำงานของ MES อันทรงพลัง

เคสระบบ MES Link

แผนภาพการผลิต

การกำหนดค่าเครื่อง - ฟังก์ชันพิเศษ

1,ปรับความกว้างโดยอัตโนมัติบอร์ดเพื่อรับบอร์ด PCBขอบหนีบยางยืดเสริมการวางตำแหน่ง

2,จัดเตรียมโต๊ะทำงานคู่สำหรับวางและตัด PCB ขนานกันเพื่อเพิ่มประสิทธิภาพประสิทธิภาพของการดำเนินงาน

3,เพิ่มประสิทธิภาพทางเข้าและทางออกหัวฉีด การบังคับใช้กว้าง-หัวฉีดรับและปล่อยวัสดุ

ฟังก์ชั่นพิเศษ

4,โมดูลแปรงทำความสะอาดแบบยืดหยุ่นลดการสูญเสียบิตกัดและปรับปรุงผลการเก็บฝุ่นเมื่อใช้งานการกัดการตัดปล้อง, ความต้านทานของแกน Z ระหว่างการตัดสามารถเป็นได้ลดลงและสามารถกัดได้ใช้อย่างมีประสิทธิภาพมากขึ้น

5,ติดตั้งโมดูลฝาครอบกลไก.ลดมลภาวะฝุ่นให้กับ PCBAชิ้นส่วนระหว่างการแยกกระดาน

6,ฟังก์ชันเปลี่ยนเครื่องมืออัตโนมัติป้องกันการบาดเจ็บจากการทำงานและการทำงานผิดพลาดใช้แกนนำเข้าจากเยอรมันโดยมีค่าต่ำความเค้นในการตัด ขอบเรียบ และสูงความแม่นยำแกน Z เป็นแบบอัตโนมัติการตั้งค่าการชดเชยซึ่งสามารถปรับความลึกของการกัดโดยอัตโนมัติคัตเตอร์.ในอนาคตพอร์ตสัญญาณของแขนหุ่นยนต์สามารถขยายได้ฟรีถึงตระหนักถึงการทำงานแบบไร้คนขับ

ฟังก์ชั่นพิเศษ

7,แขนป้อนเปลี่ยนเป็นการออกแบบโมดูลาร์และการให้อาหารและสามารถเลือกโมดูลการคายประจุได้ตามความต้องการของลูกค้าเมื่อเปลี่ยนบรรทัด, theโมดูลหัวฉีดเข้า/ออกได้เปลี่ยนอย่างรวดเร็วซึ่งทำให้สั้นลงเวลาเปลี่ยนสายมากกว่า 50%

8,การจำลองถ้วยดูดการตั้งค่าเพื่อหลีกเลี่ยงการหล่นของบอร์ด

9,การสลับเปิด/ปิดอัตโนมัติโมดูลสำหรับแผ่นแคลมป์
