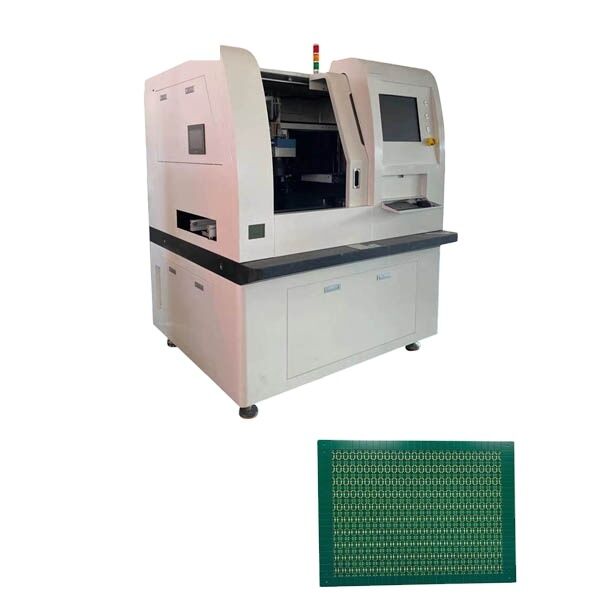

355nm 10W /15W High-precision CCD FPC/PCB UV Laser Cutting Machine

รายละเอียดสินค้า

สถานที่กำเนิด: กวางตุ้ง, จีน

ชื่อแบรนด์: YUSH

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: $50,000-100,000 / set

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV laser cutting machine, 10W PCB depaneling machine, high-precision FPC laser cutter


น้ำหนัก:	1600 กก	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V / 110V	ประเภทเลเซอร์:	เลเซอร์ยูวี 10 วัตต์
ความยาวคลื่นเลเซอร์:	355nm	พลังสูงสุด:	10W / 15W
ความถี่ในการทำซ้ำ:	1-250กิโลเฮิร์ตซ์	ความแม่นยำของ CCD:	0.005มม
ช่วงการทำงานสูงสุด:	450มม.*430มม	ขนาดลำแสง:	0.015 มม. ± 0.003 มม
ขนาด:	1500mmX1800mmX1660mm	ความแม่นยำของโต๊ะทำงาน:	± 0.003 มม.
การทำซ้ำโต๊ะทำงาน:	±0.002มม	ระยะการเข้าถึงของตาราง:	500 มม.*500 มม.
ส่วนประกอบหลัก:	PLC, เครื่องยนต์, แบริ่ง, มอเตอร์, ถังแรงดัน, เกียร์, ปั๊ม

น้ำหนัก:	1600 กก
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V / 110V
ประเภทเลเซอร์:	เลเซอร์ยูวี 10 วัตต์
ความยาวคลื่นเลเซอร์:	355nm
พลังสูงสุด:	10W / 15W
ความถี่ในการทำซ้ำ:	1-250กิโลเฮิร์ตซ์
ความแม่นยำของ CCD:	0.005มม
ช่วงการทำงานสูงสุด:	450มม.*430มม
ขนาดลำแสง:	0.015 มม. ± 0.003 มม
ขนาด:	1500mmX1800mmX1660mm
ความแม่นยำของโต๊ะทำงาน:	± 0.003 มม.
การทำซ้ำโต๊ะทำงาน:	±0.002มม
ระยะการเข้าถึงของตาราง:	500 มม.*500 มม.
ส่วนประกอบหลัก:	PLC, เครื่องยนต์, แบริ่ง, มอเตอร์, ถังแรงดัน, เกียร์, ปั๊ม

355nm 10W /15W High-precision CCD FPC/PCB UV Laser Cutting Machine

With perfect CAM interface, this machine supports mainstream drilling and milling file formats. The user-friendly interface features sealed optical paths and stable, reliable integration with compact structure. The modular electronic control system ensures easy maintenance.

Ideal for processing soft and hard combination boards (R-F PCBA), including flexible boards and rigid-flex combinations, this equipment offers enhanced adaptability and cost-effectiveness.

FPC UV Laser Cutting Machine Applications

Cutting various flexible circuit board materials and cover films with clean, carbonization-free results
High-quality, high-speed cutting of rigid materials up to 1mm thickness
Minimal burrs due to UV light decomposition and vaporization process
Small thermal effect with precise, smooth cutting edges and steep sidewalls
Capable of cutting various substrate materials including silicon, ceramics, and glass
Precision etching forming of various functional films

YSV-7A Product Features

Neat and smooth edges after cutting
No burrs, dust, or particle residue
High precision for small arcs and fine cutting applications
Effectively reduces molding failure rates
Single-pass cutting of composite workpieces with multiple materials and thickness combinations
Automatic laser head height adjustment for double-sided surface-mounted FPC handling

Non-contact processing eliminates mechanical stress and deformation. The linear motor platform offers high speed, precision, low wear, easy maintenance, and reduced maintenance costs.

Technical Specifications

Specification/Model	YSV-7A
Laser Head	SP (USA)
Laser Type	10W UV Laser
Laser Wavelength	355nm
Max Power	10W / 15W
Repetition Frequency	1-250kHz
Worktable Location Precision	±0.003mm
Worktable Repetition Precision	±0.002mm
Table Reach Range	500mm × 500mm
CCD Location Precision	0.005mm
Max Working Range	450mm × 430mm
Beam Spot Size	0.015mm ± 0.003mm
Dimensions (L×W×H)	1500mm × 1800mm × 1660mm
Weight	1800kg

Laser Source

Features imported US UV shock light with excellent optical performance, long lifespan, simple structure, and easy operation. This proven brand has been in use for over 10 years.

Galvanometer System

Utilizes world's most advanced galvanometer system with feedback and automatic calibration equipment to ensure processing efficiency and accuracy.

Taishan Green Marble Platform

High-quality "Taishan green" stone processed mechanically and hand-finished for precision. Features black luster, fine structure, uniform texture, excellent stability, high strength, and hardness while maintaining precision under heavy loads. Rust-free, acid-resistant, and abrasion-resistant.

Marble Platform Features

Accuracy class: "000" level, flatness 2μm
Compressive strength: 245-254 N/mm²
Elastic modulus: 1.27-1.47 N/mm² (higher than cast iron)
Linear expansion coefficient: 4.61 × 10⁻⁶/℃
Inner damping coefficient: 15× larger than steel with excellent shock absorption
Shore strength: HS70+ with 5-10× higher wear resistance than cast iron

CCD System

High-speed image acquisition system with high-precision image positioning and matching ensures exceptional accuracy.

Working Platform

THK (China) investment featuring precision linear motion guides, ball splines, ball screws, cross roller collars, and actuators from the industry's largest supplier.

FPC UV Laser Cutting Results
