เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                automatic PCB loader machine, touch display magazine loader, multiple speed depaneling machine


น้ำหนัก:	145 กก	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V,110V	ความกดอากาศ:	4-6bar
ปริมาณการใช้อากาศ:	สูงสุด 10 ลิตร/นาที	ความสูงของการขนส่ง:	900 ± 20 มม. (ปรับแต่งได้)
เวลาโหลด PCB:	ประมาณ 6 วินาที	เวลาเปลี่ยนนิตยสาร:	ประมาณ 25 วินาที
การใช้พลังงาน:	สูงสุด 300VA	ความหนาของพีซีบี:	ต่ำสุด 0.4มม
หมายเลขนิตยสาร:	1 ชิ้น (ปรับแต่งได้)	ขั้นตอนการเลือกระดับเสียง:	1-4 (ระยะพิทช์ 10 มม.)
ทิศทางการขนส่ง:	L->R หรือ R->L	ส่วนประกอบหลัก:	PLC, กระปุกเกียร์, มอเตอร์, ปั๊ม
ระบบควบคุม:	บมจ

น้ำหนัก:	145 กก
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V,110V
ความกดอากาศ:	4-6bar
ปริมาณการใช้อากาศ:	สูงสุด 10 ลิตร/นาที
ความสูงของการขนส่ง:	900 ± 20 มม. (ปรับแต่งได้)
เวลาโหลด PCB:	ประมาณ 6 วินาที
เวลาเปลี่ยนนิตยสาร:	ประมาณ 25 วินาที
การใช้พลังงาน:	สูงสุด 300VA
ความหนาของพีซีบี:	ต่ำสุด 0.4มม
หมายเลขนิตยสาร:	1 ชิ้น (ปรับแต่งได้)
ขั้นตอนการเลือกระดับเสียง:	1-4 (ระยะพิทช์ 10 มม.)
ทิศทางการขนส่ง:	L->R หรือ R->L
ส่วนประกอบหลัก:	PLC, กระปุกเกียร์, มอเตอร์, ปั๊ม
ระบบควบคุม:	บมจ

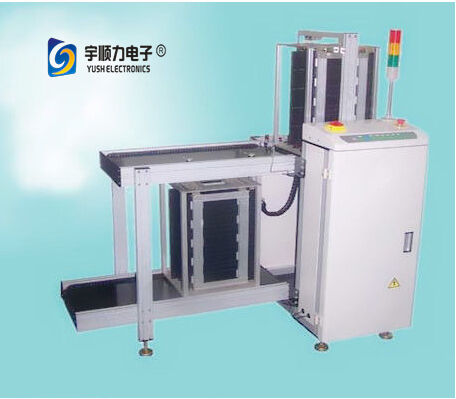

Multiple Speed Automatic Pcb Loader Machine , Touch Display Automatic Magazine Loader

Multiple Speed Automatic PCB Loader Machine with Touch Display

This advanced automatic magazine loader is designed for collecting PCBs into magazines at the end of SMT production lines, featuring multiple speed options and touch display controls.

Key Features

Solid and stable machine design
PLC control system for reliable operation
Light touch LED membrane switch or touch screen control panel options
Top and bottom pneumatic clamps to secure magazine rack
Pressure regulated pushers to prevent board damage
Self diagnostic error code display
SMEMA compatible for seamless integration

Technical Parameters

Description	This equipment is used to collect PCBs into magazine at the end of SMT production line
PCB loading time	Approx. 6 seconds
Magazine change over time	Approx. 25 seconds
Power source & consumption	100-230VAC (customized), 1ph, max 300VA
Air pressure & consumption	4-6bar, max 10L/min
Transport height (mm)	900±30 (or customized)
Transport direction	L→R or R→L
PCB thickness (mm)	min 0.4mm
Magazine number	Transport up: 1pcs, Transport down: 1pcs (or customized)
Step pitch select	1-4 (10mm step pitches)
