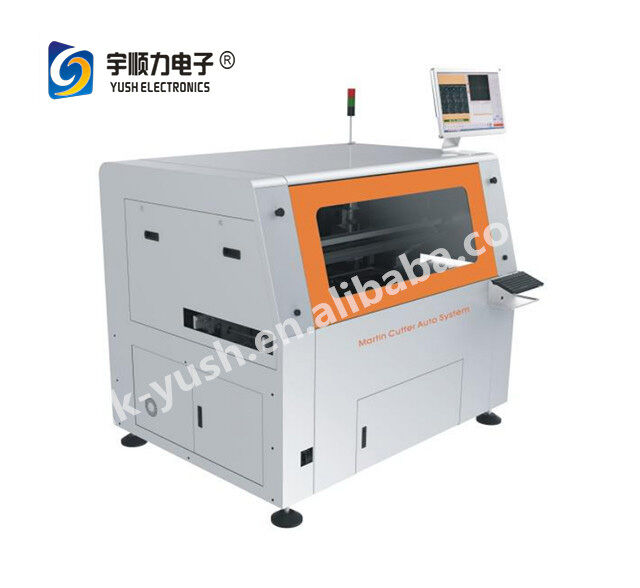

Smt Laser Cutting Machine/pcb Board v Cutting Machine

รายละเอียดสินค้า

สถานที่กำเนิด: มณฑลเจียงซูประเทศจีน

ชื่อแบรนด์: YUSH

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: $12,000-38,000 / set

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT laser cutting machine, PCB board cutting machine, PCB depaneling machine with warranty


น้ำหนัก:	3500 กิโลกรัม	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V, 380V	ความเร็วในการตัด:	01.0 ~100มม./วินาที
ความแม่นยำซ้ำ:	± 0.01 มม.	โหมดควบคุม:	IPC อุตสาหกรรมและพีซี
โหมดขับเคลื่อน:	เอซีเซอร์โวมอเตอร์	ความแม่นยำในการตัด:	±0.05มม
ความเร็วแกนหมุน:	สูงสุด 100,000 รอบต่อนาที	ความยาวคลื่นเลเซอร์:	355nm
พลังเลเซอร์:	10W	รูปแบบสูงสุด:	610มม.X 500มม
ความเร็วของแพลตฟอร์ม:	50m/นาที	ความแม่นยำของตำแหน่ง:	± 3um
การทำซ้ำ:	± 1um

น้ำหนัก:	3500 กิโลกรัม
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V, 380V
ความเร็วในการตัด:	01.0 ~100มม./วินาที
ความแม่นยำซ้ำ:	± 0.01 มม.
โหมดควบคุม:	IPC อุตสาหกรรมและพีซี
โหมดขับเคลื่อน:	เอซีเซอร์โวมอเตอร์
ความแม่นยำในการตัด:	±0.05มม
ความเร็วแกนหมุน:	สูงสุด 100,000 รอบต่อนาที
ความยาวคลื่นเลเซอร์:	355nm
พลังเลเซอร์:	10W
รูปแบบสูงสุด:	610มม.X 500มม
ความเร็วของแพลตฟอร์ม:	50m/นาที
ความแม่นยำของตำแหน่ง:	± 3um
การทำซ้ำ:	± 1um

Smt Laser Cutting Machine/pcb Board v Cutting Machine

SMT Laser Cutting Machine / PCB Board V-Cutting Machine

YASTM-4C SMT Stencil Laser Cutting Machine by YUSH Technology

About YUSH Technology

YUSH Technology is a leading instrument brand committed to PCB industry equipment research, development, and production. Our FPC ultraviolet laser cutting machines are widely recognized by customers for their precision and reliability.

Applications

The FPC UV laser cutting machine is designed for precision cutting of flexible circuit boards and organic coatings without requiring molds or protective plate fixation. Utilizing high-energy laser sources with precise beam control ensures superior processing speed and accurate machining results.

Key Features

Proprietary control software with intuitive interface, comprehensive functionality, and simple operation
Capable of processing any graphics with different thicknesses and materials, complete hierarchical synchronization
Optimized optical system design ensures high beam quality and reduced focused spot size for precision cutting
High-performance UV laser with optimal wavelength, superior beam quality, and high peak power characteristics
Material processing through decomposition and vaporization rather than melting, resulting in minimal post-processing burrs and small thermal effect
Vacuum sample fixation eliminates need for mold protection plates, improving processing efficiency
Capable of cutting various substrate materials including silicon, ceramic, and glass
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation functions

Technical Specifications

Laser System

Laser Type: Solid-state UV laser
Wavelength: 355nm
Laser Power: 10W

Processing Capabilities

Maximum Processing Format: 610mm × 500mm (24" × 18")
XY Platform Maximum Speed: 50m/min
Positioning Accuracy: ±3μm
Repeatability: ±1μm
System Precision: ±20μm
Galvanometer Scanning Range: 50mm × 50mm
Cutting Thickness: <1mm

Power & Environmental Requirements

Power Supply: AC220V 50Hz / 2.2KW or Three-phase 380V 50Hz / 5.5KW
Exhaust Requirements: 516m³/h
Ambient Temperature: 20℃ ±2℃
Humidity: <60% RH non-condensing
Ground Amplitude: <5μm
Vibration Acceleration: <0.05g
Ground Pressure: 2200kgf/m²

Control System

Industry-specific control equipment with flexible processing software
Dedicated motion control card and IPC control mode
17-inch monitor with 300G+ hard drive
Supports standard G-code, Gerber data, and CAD formats

Physical Specifications

Specification	Value
Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz / 2.2KW; Three-phase 380V 50Hz / 5.5KW
Working Air Pressure	516m³/h
Weight	3500kg
Scope of Application	All V-CUT SMD PCB FPC boards
