รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: YUSH
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: $30,000 / set
น้ำหนัก: |
750กก |
แรงดันไฟฟ้า: |
220V/110V |
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ: |
±0.02มม |
ขนาดพีซีบี: |
510*460มม |
ความยาวของคลื่น: |
355 นาโนเมตร 532 นาโนเมตร 1064 นาโนเมตร 10640 นาโนเมตร |
กำลังบริการ: |
UV (3w,5w), สีเขียว (7w,10w), ไฟเบอร์ (10w,20w,30w), Co2(10w,20w,30w) |
ช่วงการมาร์กด้วยเลเซอร์: |
50*50-510*460มม |
ความเร็วการทำเครื่องหมาย: |
7000 มม./s |
ความแม่นยำในการทำเครื่องหมายตำแหน่ง: |
±0.05มม |
ความหนาของพีซีบี: |
0.5-5มม |
ความต้องการไฟฟ้า: |
220V/50Hz, ประมาณ 2500W |
อุณหภูมิแวดล้อม: |
20-28 ℃ |
ความชื้น: |
30%-60% |
ความกดอากาศ: |
0.4-0.6Mpa |
ขนาด: |
920*1500*1500มม |
น้ำหนัก: |
750กก |
แรงดันไฟฟ้า: |
220V/110V |
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ: |
±0.02มม |
ขนาดพีซีบี: |
510*460มม |
ความยาวของคลื่น: |
355 นาโนเมตร 532 นาโนเมตร 1064 นาโนเมตร 10640 นาโนเมตร |
กำลังบริการ: |
UV (3w,5w), สีเขียว (7w,10w), ไฟเบอร์ (10w,20w,30w), Co2(10w,20w,30w) |
ช่วงการมาร์กด้วยเลเซอร์: |
50*50-510*460มม |
ความเร็วการทำเครื่องหมาย: |
7000 มม./s |
ความแม่นยำในการทำเครื่องหมายตำแหน่ง: |
±0.05มม |
ความหนาของพีซีบี: |
0.5-5มม |
ความต้องการไฟฟ้า: |
220V/50Hz, ประมาณ 2500W |
อุณหภูมิแวดล้อม: |
20-28 ℃ |
ความชื้น: |
30%-60% |
ความกดอากาศ: |
0.4-0.6Mpa |
ขนาด: |
920*1500*1500มม |

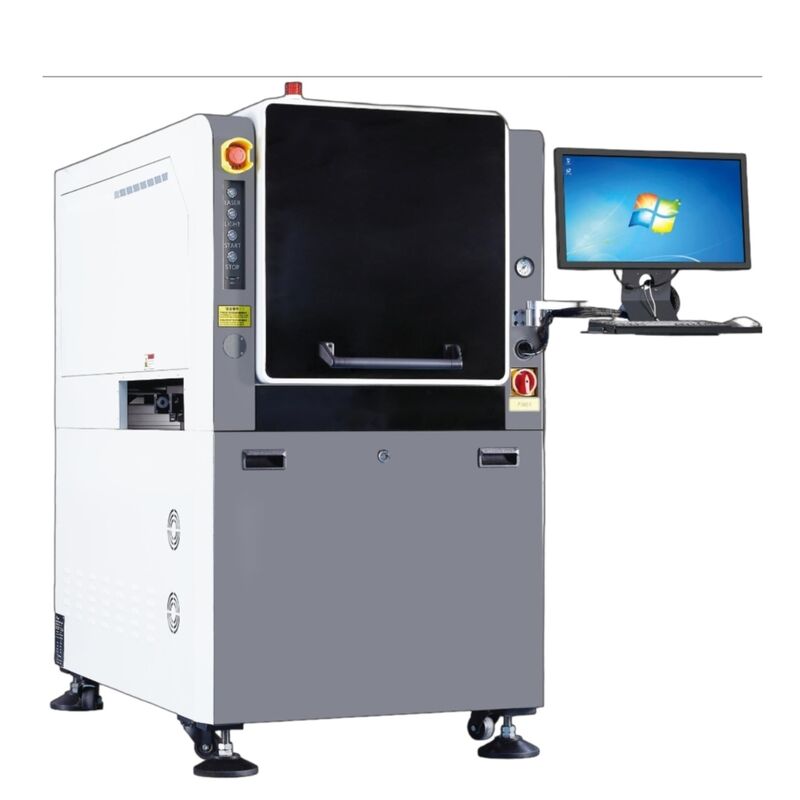

High-precision laser marking system designed for SMT production lines, featuring coaxial vision correction for accurate PCB marking applications.
| Model | YSL-510 (Single-head coaxial vision) |
| Wave Length | 355nm, 532nm, 1064nm, 10640nm |
| Laser Power | UV (3W, 5W), Green (7W, 10W), Fiber (10W, 20W, 30W), CO2 (10W, 20W, 30W) |
| Marking Range | 50×50mm to 510×460mm |
| PCB Size | 510×460mm |
| Marking Speed | Up to 7000mm/s Example: 3×3mm white ink QR code with 55 digits completed within 1 second |
| Marking Position Accuracy | ±0.05mm (Customizable according to requirements) |
| Repeated Positioning Accuracy | ±0.02mm |
| Visual System | Coaxial hawk-eye visual correction for standard graphics acquisition, accurate marking on FPC, soft/hard boards, and deformed positions |
| PCB Thickness | 0.5-5mm (Thicker specifications available as custom option) |
| Power Requirements | 220V/50Hz, Total Power ≈2500W |
| 1D Barcode Types | Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN and others |
| 2D QR Code Types | Datamatrix, QR Code, Micro QR Code, PDF417, Code49, Code 16k and other common formats |
| QR Code Processing Size | 1.5mm×1.5mm to 20mm×20mm Minimum size depends on QR code content |
| Character Types | TrueType fonts, single-line fonts (JSF), SHX fonts, Dot matrix fonts (DMF) |
| Supported File Formats | DXF, PLT, Excel, TXT and other common formats |
| Automatic Positioning | Supports automatic photo capture, 2, 3, and 4 point positioning modes |
| Dimensions & Weight | 920×1500×1500mm, Weight: 750kg |
| Ambient Temperature | 20-28°C, Humidity: 30%-60% |
| Air Pressure Requirements | Compressed air: 0.4-0.6Mpa |
