เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                เครื่องบดหินความเร็วสูง SMT, เครื่องตัด PCB แบบครึ่งอัตโนมัติ, เครื่องบดแผ่นเส้นการผลิต ด้วยการรับประกัน


น้ำหนัก:	850 กก	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/110V	จังหวะแกน Y:	310มม
ขนาด:	104010801750มม	ปริมาณการใช้อากาศ:	200L/นาที
กำลังเครื่องจักร:	4 กิโลวัตต์	ความกดอากาศ:	0.5-0.6Mpa
เส้นผ่านศูนย์กลางวัสดุสูงสุด:	300 มม	พลังแกนหมุน:	2.4 กิโลวัตต์
ความเร็วแกนหมุน:	60,000 รอบต่อนาที	ความแม่นยำของตำแหน่ง:	0.001 มม.
ความเร็วในการตัด:	0.05-400 มม./วินาที	ใบมีดมาตรฐาน:	2 นิ้ว
ใบมีดสูงสุด:	3 นิ้ว

น้ำหนัก:	850 กก
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/110V
จังหวะแกน Y:	310มม
ขนาด:	104010801750มม
ปริมาณการใช้อากาศ:	200L/นาที
กำลังเครื่องจักร:	4 กิโลวัตต์
ความกดอากาศ:	0.5-0.6Mpa
เส้นผ่านศูนย์กลางวัสดุสูงสุด:	300 มม
พลังแกนหมุน:	2.4 กิโลวัตต์
ความเร็วแกนหมุน:	60,000 รอบต่อนาที
ความแม่นยำของตำแหน่ง:	0.001 มม.
ความเร็วในการตัด:	0.05-400 มม./วินาที
ใบมีดมาตรฐาน:	2 นิ้ว
ใบมีดสูงสุด:	3 นิ้ว

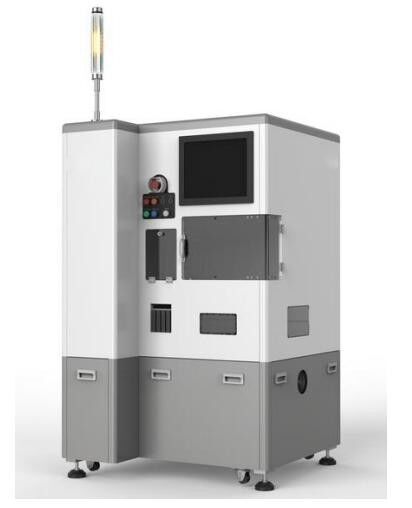

SMT เครื่องบดหินแบบครึ่งอัตโนมัติความเร็วสูงสําหรับสายการผลิต

ระบบการตัดใช้เล็บตัดบางติดตั้งบนสปินด์ความเร็วสูง เพื่อตัดวัสดุอย่างแม่นยํารวมถึงกระจก, เซรามิค, ชิปครึ่งประสาท, PCB, EMC สายกรอบ,และสับสราตอื่น ๆ ที่มีความแม่นยําอย่างพิเศษ.

ขั้นตอนการทํางาน

โวฟเฟอร์หรือสเตรป

การติดตั้งเทป

การตัด

การทําความสะอาด

การแยก UV

การอธิบายของระบบการบดซับครึ่งอัตโนมัติ

ระบบการบดซับซับแบบครึ่งอัตโนมัติ มีการชะมัดและถอดซับซับด้วยมือในขณะที่อัตโนมัติกระบวนการบดซับซับแกน ระบบนี้ไม่รวมฟังก์ชันการทําความสะอาดหรือแห้งอัตโนมัติ

ขั้นตอนหลัก

การให้อาหารด้วยมือ

สะดวกตําแหน่ง

การตัดอัตโนมัติ

การชําระสินค้าด้วยมือ

ผู้ประกอบการวางวัสดุการตัดด้วยมือบนพื้นที่ทํางาน
การปรับระดับตําแหน่งตัดอัตโนมัติ
กดปุ่มเริ่มต้นเพื่อสมบูรณ์โดยอัตโนมัติกระบวนการตัด
ผู้ประกอบการถอนวัสดุเสร็จจากพื้นที่ทํางานด้วยมือ

การใช้งาน

ระบบตัดอัตโนมัติถูกใช้อย่างแพร่หลายสําหรับการตัดแม่นยําของชิปครึ่งตัวนํา, ชิป LED, EMC โครงการนํา, บอร์ด PCB, เครื่องกรอง IR, กระจก sapphire, และแผ่นบางเซรามิก

สารสับสราตเซรามิก

ยางซิลิคอน

กรอบหมู

ผงซิลิคอน

PCB

กระจก

ความต้องการในการใช้งาน

ใช้อากาศดันสะอาดที่มีจุดฝนความดันชั้นบรรยากาศ -10 °C ถึง -20 °C, เนื้อหาน้ํามันเหลือ 0.1ppm และความแม่นยําในการกรองมากกว่า 0.01μm/99.5%
ใช้งานในอุณหภูมิแวดล้อม 20 °C ถึง 25 °C โดยระยะความสับสนที่ควบคุมที่ ± 1 °C
รักษาอุณหภูมิน้ําตัดที่ 22°C ถึง 27°C (ความแตกต่าง ± 1°C) และน้ําเย็นที่ 20°C ถึง 25°C (ความแตกต่าง ± 1°C)
หลีกเลี่ยงการกระแทกและการสั่นสะเทือนจากภายนอก อย่าติดตั้งใกล้อุปกรณ์อุณหภูมิสูง เช่น เครื่องพัดลมหรือช่องอากาศ หรืออุปกรณ์ที่สร้างหมอกน้ํามัน
ต้องปฏิบัติตามคู่มือการใช้งานของสินค้าอย่างเคร่งครัด

ลักษณะของระบบ YSL-1000SD

อินเตอร์เฟซควบคุม	LCD ที่สัมผัสด้วยการออกแบบอินเตอร์เฟซที่เรียบง่าย, การสนับสนุนหลายภาษา (จีน, อังกฤษ, เกาหลี)
ขนาดวัสดุสูงสุด	ความสามารถในการตัดความละเอียดสูง กว้าง 300 มม
การออกแบบโครงสร้าง	การออกแบบความแข็งแกร่งสูง รับประกันความแม่นยําและความมั่นคงระหว่างกระบวนการตัด
ระบบการสอดคล้อง	การจัดตั้ง CCD อัตโนมัติ
ระบบติดตาม	การติดตามความดันอากาศ ความดันน้ํา และค่าปัจจุบันในเวลาจริง เพื่อป้องกันความเสียหายของสปินด์
การตัดสปินด์	2.4 kW × 1 ชุด (สูงสุด 60,000 รอบ / นาที)
ความแม่นยําในการตั้งตําแหน่ง	0ความแม่นยําการตั้งตําแหน่งซ้ํา 0.001mm
ความเร็วในการตัด	0.05 ~ 400 มม/วินาที
ใบมีดมาตรฐาน	2 นิ้ว (สูงสุด: 3 นิ้ว)

การแบ่งปันกรณี

อุปกรณ์เลือก

ฟังก์ชันการตรวจพบความเสียหายของใบ
ฟังก์ชันการตั้งค่าอัตโนมัติ
ฟังก์ชันการมองเห็น
ความสอดคล้องกับใบตัด 3 นิ้ว

การเปรียบเทียบความจุของแพลตฟอร์ม

แพลตฟอร์มทํางานแบบมาตรฐานขนาด 8 นิ้ว สามารถรองรับวัสดุได้เพียง 2 ชิ้นเท่านั้นที่รองรับสินค้าขนาดใหญ่และเพิ่มประสิทธิภาพขึ้นกว่า 8%
