ระบบการตัดสับที่มีความแม่นยําสูง อัตโนมัติเต็ม ระบบการตัดสับที่มีความแรงสําหรับสายการประกอบ SMT

รายละเอียดสินค้า

สถานที่กำเนิด: กวางตุ้ง, จีน

ชื่อแบรนด์: YUSH

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: $19,000-22,000 / set

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                เครื่องแยกแผงวงจร PCB อัตโนมัติเต็มรูปแบบ, ระบบบด SMT ความแม่นยําสูง, เครื่องตัดสายประกอบ SMT ที่มีพลัง


น้ำหนัก:	1900 กก	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/110V	จังหวะแกน Z:	60 มม
พลังแกนหมุน:	2.4*2 ชุดกิโลวัตต์	แหล่งจ่ายไฟ:	3P 220V (50 ~ 60 เฮิรตซ์)
กำลังเครื่องจักร:	8 กิโลวัตต์	ความกดอากาศ:	0.6 ~ 0.68MPa
เส้นผ่านศูนย์กลางวัสดุสูงสุด:	300 มม	ทำซ้ำความแม่นยำ:	0.001 มม.
ความเร็วในการตัด:	0.05 ~ 400 มม./วินาที	ความเร็วแกนหมุน:	60,000 รอบต่อนาที
ขนาดใบมีด:	2 นิ้ว (สูงสุด 3 นิ้ว)	ความจุเฟรม:	20 ~ 30 ชั้น
อุณหภูมิในการทำงาน:	20 ~ 25 ℃

น้ำหนัก:	1900 กก
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/110V
จังหวะแกน Z:	60 มม
พลังแกนหมุน:	2.4*2 ชุดกิโลวัตต์
แหล่งจ่ายไฟ:	3P 220V (50 ~ 60 เฮิรตซ์)
กำลังเครื่องจักร:	8 กิโลวัตต์
ความกดอากาศ:	0.6 ~ 0.68MPa
เส้นผ่านศูนย์กลางวัสดุสูงสุด:	300 มม
ทำซ้ำความแม่นยำ:	0.001 มม.
ความเร็วในการตัด:	0.05 ~ 400 มม./วินาที
ความเร็วแกนหมุน:	60,000 รอบต่อนาที
ขนาดใบมีด:	2 นิ้ว (สูงสุด 3 นิ้ว)
ความจุเฟรม:	20 ~ 30 ชั้น
อุณหภูมิในการทำงาน:	20 ~ 25 ℃

ระบบการตัดสับที่มีความแม่นยําสูง อัตโนมัติเต็ม ระบบการตัดสับที่มีความแรงสําหรับสายการประกอบ SMT

ระบบตัดอัตโนมัติเต็มรูปแบบความแม่นยำสูงสำหรับสายการผลิต SMT

ระบบตัดใช้ใบมีดบางพิเศษที่ติดตั้งบนหัวสปินเดิลเพื่อทำการตัดที่มีความแม่นยำ ด้วยการหมุนสปินเดิลความเร็วสูง จึงสามารถตัดวัสดุต่างๆ ได้อย่างแม่นยำ รวมถึงกระจก เซรามิก ชิปเซมิคอนดักเตอร์ แผงวงจร PCB เฟรมลวด EMC และซับสเตรตอื่นๆ อีกมากมาย

ขั้นตอนการปฏิบัติงาน

เวเฟอร์ หรือ แถบ

การติดเทป

การตัด

การทำความสะอาด

การแยกด้วย UV

คำอธิบายระบบตัดอัตโนมัติ

ระบบตัดอัตโนมัติทำงานแบบอัตโนมัติเต็มรูปแบบผ่านลำดับกระบวนการที่ครอบคลุม รวมถึงการป้อน การปรับเทียบตำแหน่ง การตัด การทำความสะอาด/การทำให้แห้ง และการนำออก

การป้อนอัตโนมัติ

การจัดตำแหน่ง

การตัดอัตโนมัติ

การทำความสะอาด/การทำให้แห้ง

การนำออกอัตโนมัติ

นำวัสดุตัดออกจากแม็กกาซีนและถ่ายโอนไปยังแท่นทำงานโดยอัตโนมัติ
ทำการจัดตำแหน่งการตัดอัตโนมัติ
ดำเนินการตัดทั้งหมดโดยอัตโนมัติ
ใช้น้ำบริสุทธิ์และลมอัดในการทำความสะอาดและทำให้แห้ง
ส่งวัสดุที่ผ่านการประมวลผลกลับไปยังแม็กกาซีนโดยอัตโนมัติ

การใช้งาน

ระบบตัดอัตโนมัติมีการใช้งานอย่างแพร่หลายสำหรับการตัดที่มีความแม่นยำของชิปเซมิคอนดักเตอร์ ชิป LED เฟรมลีด EMC แผงวงจร PCB ตัวกรอง IR กระจกแซฟไฟร์ และแผ่นเซรามิกบาง

ซับสเตรตเซรามิก

ยางซิลิโคน

เฟรมลีด

เวเฟอร์ซิลิคอน

PCB

กระจก

ข้อกำหนดในการปฏิบัติงาน

ลมอัดสะอาดที่มีจุดน้ำค้างที่ความดันบรรยากาศตั้งแต่ -10°C ถึง -20°C, ปริมาณน้ำมันตกค้าง 0.1ppm และความแม่นยำในการกรองสูงกว่า 0.01μm/99.5%
อุณหภูมิสภาพแวดล้อมการทำงาน: 20°C ถึง 25°C โดยมีการควบคุมความผันผวนภายใน ±1°C
อุณหภูมิน้ำตัด: 22°C ถึง 27°C (ความผันผวนภายใน ±1°C)
อุณหภูมิน้ำหล่อเย็น: 20°C ถึง 25°C (ความผันผวนภายใน ±1°C)
การติดตั้งให้ห่างจากการสั่นสะเทือนภายนอก แหล่งกำเนิดแรงกระแทก อุปกรณ์ที่มีอุณหภูมิสูง เช่น โบลเวอร์ และเครื่องกำเนิดละอองน้ำมัน
ปฏิบัติตามคู่มือผลิตภัณฑ์ที่ให้มาอย่างเคร่งครัดสำหรับการใช้งาน

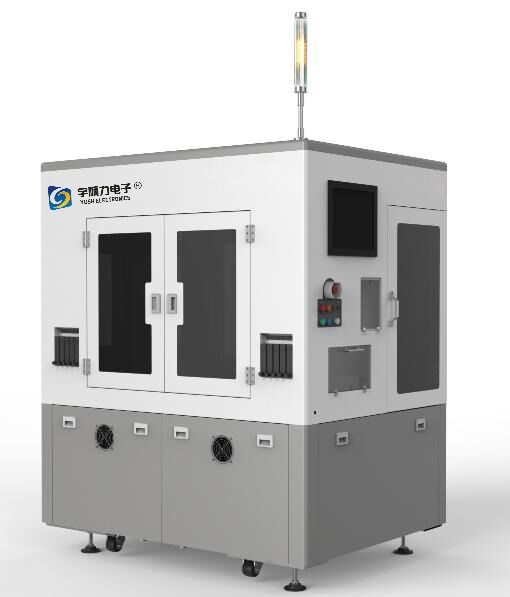

คุณสมบัติผลิตภัณฑ์ระบบตัดอัตโนมัติเต็มรูปแบบ YS-2000AD

อินเทอร์เฟซควบคุม	จอ LCD แบบสัมผัสพร้อมการออกแบบที่เรียบง่ายและใช้งานง่าย รองรับหลายภาษา (จีน อังกฤษ เกาหลี)
ระบบอัตโนมัติ	การป้อน การจัดตำแหน่ง การตัด การทำความสะอาด/การทำให้แห้ง และการนำออกแบบอัตโนมัติเต็มรูปแบบ
ความจุสูงสุด	การตัดที่มีความแม่นยำสูงสำหรับวัสดุที่มีเส้นผ่านศูนย์กลางสูงสุด 300 มม.
ประสิทธิภาพการตัด	การตัดพร้อมกันด้วยสปินเดิลคู่ มีความจุสูงกว่าระบบสปินเดิลเดี่ยวมากกว่า 85%
ระบบจัดตำแหน่ง	การจัดตำแหน่งอัตโนมัติด้วย CCD
ระบบตรวจสอบ	การตรวจสอบแรงดัน แรงดันน้ำ และกระแสแบบเรียลไทม์เพื่อป้องกันความเสียหายต่อสปินเดิลลม
สปินเดิลตัด	2.4 kW × 2 ชุด (สูงสุด: 60,000 RPM)
ความแม่นยำในการวางตำแหน่ง	ความแม่นยำในการวางตำแหน่งซ้ำ: 0.001 มม.
ความเร็วในการตัด	0.05 ถึง 400 มม./วินาที
ความจุแม็กกาซีน	การจัดเก็บเฟรม 20 ถึง 30 ชั้นต่อแม็กกาซีน
ขนาดใบมีด	มาตรฐาน: 2 นิ้ว (สูงสุด: 3 นิ้ว)
