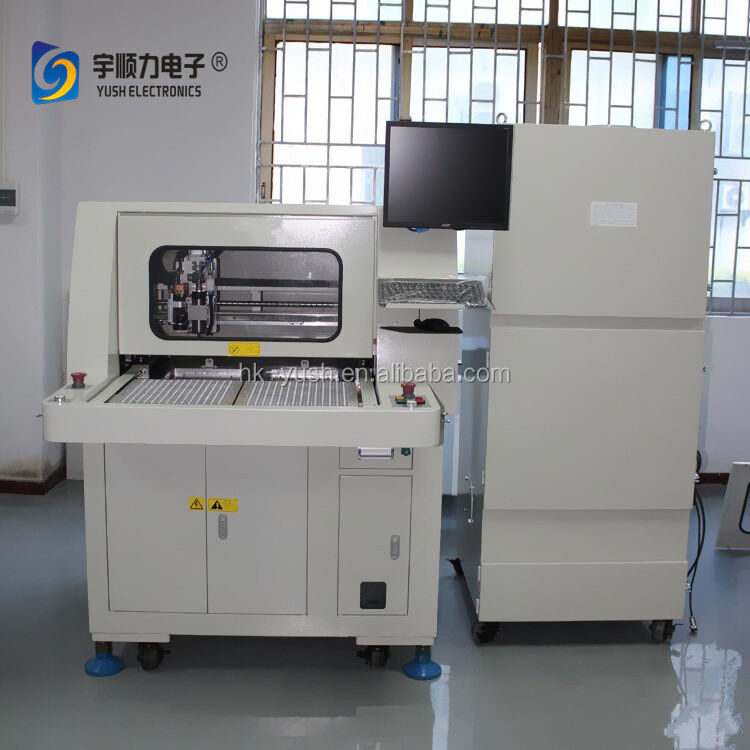

Small Size Engraving and Machine for Pcb Cutting -YSVC-650

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: YUSH

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: $28,000 / set

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                small PCB depaneling machine, engraving machine for PCB cutting, YSVC-650 PCB cutting machine


น้ำหนัก:	3500 กิโลกรัม	พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/380V	Y ความเร็วตัด:	0 ~ 100 มม./วินาที
ความเร็วแกนหมุน:	50000 รอบต่อนาที	ความกดอากาศ:	4kg/cm2
มิติโฮสต์:	700 มม. * 900 มม. * 1200 มม	ความแม่นยำ:	± 0.01 มม.
จังหวะแกน Z:	50มม	ความแม่นยำในการตัด:	± 0.1 มม
การใช้พลังงาน:	2kVA	แรงดันไฟฟ้าของตัวเก็บฝุ่น:	380V 1.5P
ขนาดตัวเก็บฝุ่น:	680 มม. * 400 มม. * 900 มม	ขนาดสูงสุดของ PCB:	450 มม. * 500 มม
ไดรฟ์ XYZ:	เอซีเซอร์โวมอเตอร์

น้ำหนัก:	3500 กิโลกรัม
พลัง:	10 กิโลวัตต์
แรงดันไฟฟ้า:	220V/380V
Y ความเร็วตัด:	0 ~ 100 มม./วินาที
ความเร็วแกนหมุน:	50000 รอบต่อนาที
ความกดอากาศ:	4kg/cm2
มิติโฮสต์:	700 มม. * 900 มม. * 1200 มม
ความแม่นยำ:	± 0.01 มม.
จังหวะแกน Z:	50มม
ความแม่นยำในการตัด:	± 0.1 มม
การใช้พลังงาน:	2kVA
แรงดันไฟฟ้าของตัวเก็บฝุ่น:	380V 1.5P
ขนาดตัวเก็บฝุ่น:	680 มม. * 400 มม. * 900 มม
ขนาดสูงสุดของ PCB:	450 มม. * 500 มม
ไดรฟ์ XYZ:	เอซีเซอร์โวมอเตอร์

Small Size Engraving and Machine for Pcb Cutting -YSVC-650

Small Size Engraving and Machine for PCB Cutting - YSVC-650

Product Overview

The YSVC-650 PCB cutting machine is designed for precision depaneling of printed circuit boards. This automated gong knife scoring system eliminates common production issues while maintaining high accuracy and efficiency.

Key Benefits

Prevents artificial tin cracks and component damage during separation
Eliminates stress problems caused by mechanical force generation
Suitable for various housing types and irregular PCB board shapes (straight lines, arcs, L-types, etc.)
X, Y, Z-axis integration with high-speed 60,000 rpm spindle motor

Machine Features

Designed for puzzle and semi-finished product division
High cutting speed with exceptional precision
Simple operation and user-friendly interface
Quick tool change capability with minimal setup adjustment
High-intensity dust collection system maintains PCB and surface cleanliness
Minimal stress cutting mode for optimal board integrity

Technical Specifications

Cutting Speed	0 - 100mm/s
Machine Accuracy	± 0.01mm
Z-axis Stroke	50mm
Control System	X, Y, Z control or industrial PC with touch screen
Drive System	AC servo motor for X, Y, Z axes
Cutting Accuracy	± 0.1mm
Spindle Speed	MAX 50,000 rpm
Host Voltage	220V 50/60Hz
Air Pressure	4kg/cm² or higher
Power Consumption	2KVA
Dust Collection	Integrated dust collection system
Dust Collector Voltage	380V 1.5P
Host Dimensions	700mm × 900mm × 1200mm
Dust Collector Dimensions	680mm × 400mm × 900mm

Optional Features

CCD vision system for enhanced precision
Comprehensive dust collection (above and below)
Multiple PCB board size compatibility: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Touch screen and hand-knitted or PC operation options
