รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: YUSH
หมายเลขรุ่น: YS-X6600
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: $38,650 / set
น้ำหนัก: |
1,170กก |
แบบอย่าง: |
YS-X6600 |
ขนาดมาตรฐาน: |
540 มม.*450 มม. |
แรงดันไฟฟ้าของท่อ: |
40-90kV |
กำลังทั้งหมด: |
1700W |
กระแสหลอด: |
10-200uA |
ขนาดจุดโฟกัส: |
5-15ไมโครเมตร |
ประเภทเครื่องตรวจจับ: |
เครื่องตรวจจับจอแบนดิจิตอล HD (FPD) |
พื้นที่ถ่ายภาพ: |
130มม.*130มม |
เมทริกซ์พิกเซล: |
1536*1536 พิกเซล |
มุมชัน: |
0-60 ° |
ความแม่นยำในการทดสอบซ้ำ: |
3μm |
ความเร็วในการตรวจสอบซอฟต์แวร์: |
3.0 วินาที/จุด |
พื้นที่ตรวจสอบที่มีประสิทธิภาพ: |
500มม.×420มม |
กำลังรับน้ำหนัก: |
≤5kg |
ขนาด: |
1245 มม.(ย) * 1230 มม.(ก) * 1900 มม.(ส) |
แหล่งจ่ายไฟ: |
เอซี 110-220V (+10%) |
น้ำหนัก: |
1,170กก |
แบบอย่าง: |
YS-X6600 |
ขนาดมาตรฐาน: |
540 มม.*450 มม. |
แรงดันไฟฟ้าของท่อ: |
40-90kV |
กำลังทั้งหมด: |
1700W |
กระแสหลอด: |
10-200uA |
ขนาดจุดโฟกัส: |
5-15ไมโครเมตร |
ประเภทเครื่องตรวจจับ: |
เครื่องตรวจจับจอแบนดิจิตอล HD (FPD) |
พื้นที่ถ่ายภาพ: |
130มม.*130มม |
เมทริกซ์พิกเซล: |
1536*1536 พิกเซล |
มุมชัน: |
0-60 ° |
ความแม่นยำในการทดสอบซ้ำ: |
3μm |
ความเร็วในการตรวจสอบซอฟต์แวร์: |
3.0 วินาที/จุด |
พื้นที่ตรวจสอบที่มีประสิทธิภาพ: |
500มม.×420มม |
กำลังรับน้ำหนัก: |
≤5kg |
ขนาด: |
1245 มม.(ย) * 1230 มม.(ก) * 1900 มม.(ส) |
แหล่งจ่ายไฟ: |
เอซี 110-220V (+10%) |

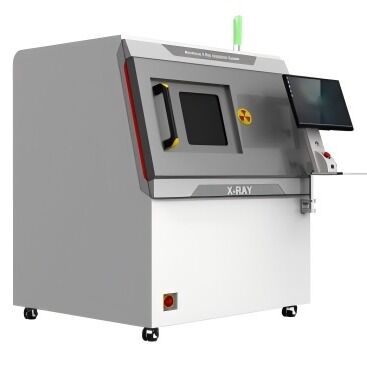

Advanced microfocus X-ray inspection system designed for precision industrial applications with superior detection capabilities.
| Semiconductor | Automotive electronics | PCB'A | LED |
| BGA/QFN inspection | Aluminum die casting | Mould | Electrical and mechanical components |
| Biological agriculture seed | Aviation component | Wheel hub | Wire/USB/Plug |
| Function | Advantages |
|---|---|
| X-ray tube and detector can move along Z direction, Speed of table moving along X-Y direction can be adjusted | Larger effective detection range, improving the magnification and the detection efficiency of the product |
| High-definition digital flat panel detector. Max Inclined Angle is 60°, samples can be observed with a unique perspective | Easy to identify the side defects of the product and achieve no dead angle detection |
| Long life X-ray tube, maintenance free for life | Adopt the world's top Japanese Hamamatsu X-ray source |
| Fault less than 2.5μm can be detected. High detection repeat accuracy | Easy to distinguish the gold wire bending and break of the semiconductor package |
| Powerful CNC Measuring Function, can test automatically, testing program can be edited | Suitable for large-scale inspection and improve detection efficiency |
| Large inspection space, can put various large-sized samples. The table can carry 10KG items | Large table for large industrial control boards, ultra-long LED strips, and electronic products for various fields |
| Large navigation view, table will move to where you click the mouse | Very easy to operate, quickly find item defects and improve detection efficiency |
| Tube type | Sealed microfocus X-ray tube |
| Tube voltage | Tube voltage |
| Tube current | 10-200uA (software limited to 89uA) |
| Focal spot size | 5-15μm |
| Cooling method | Convection cooling |
| Detector type | HD digital flat panel detector (FPD) |
| Imaging area | 130mm*130mm |
| Pixel matrix | 1536*1536 pixels |
| Inclined Angle | 0-60° |
| Repeated test accuracy | 3μm |
| Software inspection speed | 3.0s/point (Excluding loading and unloading time) |
| Standard size | 540mm*450mm |
| Effective inspection area | 500mm×420mm |
| Load capacity | ≤5Kg |
| Operating platform | Mouse, keyboard, 2 operating modes |
| Inner lead plate | 5 mm thick lead plate (isolate radiation) |
| Dimensions | 1245mm(L) * 1230mm(W) * 1900mm(H) |
| Weight | 1170Kg |
| Power supply | AC 110-220V (+10%)(international general power supply) |
| BGA short | Preset NG images, software contrasts and recognizes automatically |
| BGA false solder | Preset NG images, software contrasts and recognizes automatically |
| Area measurement | Preset area size standard, NG product prompt function |
| Size measurement | Distance, gold line curvature, slope, angle, etc. |
| Automatic positioning | Power on table auto zero function, system reset |
| Control mode | CNC Automatic control, manual control keyboard, mouse, 3 modes are optional |
