เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                สถานีปรับปรุง BGA พร้อมการปรับตรงทางออนไลน์, ZM-R7220A BGA เครื่องปรับปรุง, สถานี BGA PCB


แรงดันไฟฟ้า:	220V	พลัง:	5650W
น้ำหนัก:	76kg	ขนาด:	685633850มม
กำลังเครื่องทำความร้อนสูงสุด:	1450W	พลังงานความร้อนด้านล่าง:	1200W
กำลังเครื่องทำความร้อนอินฟราเรด:	2700W	ความแม่นยำของอุณหภูมิ:	± 3 ℃
ขนาด PCB สูงสุด:	415×370มม	ขนาด PCB ต่ำสุด:	6×6มม
ชิป BGA สูงสุด:	60×60มม	ชิป BGA ขั้นต่ำ:	2×2มม
ความแม่นยำในการติดตั้ง:	±0.02มม	การขยายด้วยแสง:	230X
ความถี่:	50/60เฮิร์ต

แรงดันไฟฟ้า:	220V
พลัง:	5650W
น้ำหนัก:	76kg
ขนาด:	685633850มม
กำลังเครื่องทำความร้อนสูงสุด:	1450W
พลังงานความร้อนด้านล่าง:	1200W
กำลังเครื่องทำความร้อนอินฟราเรด:	2700W
ความแม่นยำของอุณหภูมิ:	± 3 ℃
ขนาด PCB สูงสุด:	415×370มม
ขนาด PCB ต่ำสุด:	6×6มม
ชิป BGA สูงสุด:	60×60มม
ชิป BGA ขั้นต่ำ:	2×2มม
ความแม่นยำในการติดตั้ง:	±0.02มม
การขยายด้วยแสง:	230X
ความถี่:	50/60เฮิร์ต

สถานีการปรับปรุง BGA คุณภาพสูง ZM-R7220A ด้วยการสอดคล้องแสง

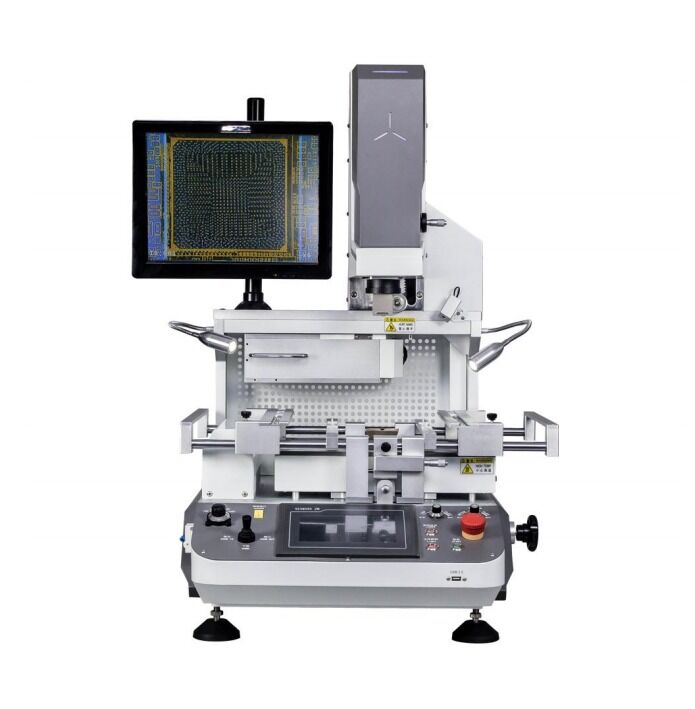

ZM-R7220A BGA Rework Station พร้อมระบบจัดตำแหน่งด้วยแสง

การใช้งานผลิตภัณฑ์

สถานี BGA rework ความแม่นยำสูงนี้ออกแบบมาสำหรับการซ่อมแซม PCB ระดับมืออาชีพและการเปลี่ยนส่วนประกอบ:

ถอดและบัดกรีส่วนประกอบ BGA ทุกประเภท (ไร้สารตะกั่วและมีสารตะกั่ว)
ถอดและซ่อมแซมชิป BGA IC เมนบอร์ด และส่วนประกอบอื่นๆ
ลดต้นทุนการผลิตด้วยการซ่อมแซมรอยบัดกรีที่มีข้อบกพร่องระหว่างการประกอบ PCB
ซ่อมแซมไมโคร BGA, VGA, CCGA, QFN, CSP, LGA, SMD และชิปเซ็ตประเภทอื่นๆ
เหมาะสำหรับการซ่อมแซมเมนบอร์ดความแม่นยำสูงในแล็ปท็อป, เครื่องเล่นเกมคอนโซล, โทรศัพท์มือถือ และอุปกรณ์อิเล็กทรอนิกส์

คุณสมบัติหลัก

ระบบทำความร้อนขั้นสูง

ระบบทำความร้อนล่วงหน้าด้วยอินฟราเรดคาร์บอนไฟเบอร์พื้นที่ขนาดใหญ่สำหรับการทำความร้อนที่รวดเร็วและสม่ำเสมอโดยไม่มีมลภาวะทางแสง
การควบคุมอิสระของฮีตเตอร์ด้านบน, ด้านล่าง และ IR ด้วยความแม่นยำอุณหภูมิ ±3℃
กระบวนการควบคุมอุณหภูมิสิบระดับที่เหมาะสำหรับการใช้งาน BGA rework ทั้งหมด
พื้นที่ทำความร้อนล่วงหน้า IR ที่ปรับได้สำหรับการทำความร้อน PCB ที่สม่ำเสมอ

ระบบจัดตำแหน่งด้วยแสงความแม่นยำสูง

ระบบออปติคัลสี CCD ที่ปรับได้พร้อมฟังก์ชันแยกแสง, ซูม และปรับละเอียด
การปรับความละเอียดสีและการปรับความสว่างอัตโนมัติ
กำลังขยาย 230X พร้อมความแม่นยำในการติดตั้งภายใน ±0.02 มม.
ป้องกันอาการตาล้าในระหว่างการทำงานซ้ำเป็นเวลานาน

ระบบการทำงานอัจฉริยะ

อินเทอร์เฟซมนุษย์-เครื่องจักรความละเอียดสูงพร้อมพารามิเตอร์อุณหภูมิที่ได้รับการป้องกันสิทธิ์
ฟังก์ชันการบัดกรีและถอดบัดกรีอัตโนมัติโดยไม่ต้องปรับด้วยตนเอง
การจัดเก็บโปรไฟล์อุณหภูมิไม่จำกัดพร้อมความสามารถในการเรียกคืนด้วยปุ่มเดียว
การเชื่อมต่อ USB พร้อมการควบคุม PC แบบไม่ต้องใช้ไดรเวอร์
ระบบหัวฉีด BGA หมุนได้ 360° พร้อมการติดตั้งและเปลี่ยนที่ง่ายดาย

ความปลอดภัยและการป้องกัน

ได้รับการรับรอง CE พร้อมฟังก์ชันการป้องกันความปลอดภัยที่ครอบคลุม
วงจรตัดไฟอัตโนมัติเมื่ออุณหภูมิเกินขีดจำกัดการควบคุม
พารามิเตอร์อุณหภูมิที่ป้องกันด้วยรหัสผ่านเพื่อป้องกันการเปลี่ยนแปลงโดยไม่ได้รับอนุญาต
สัญญาณเตือนเมื่อเสร็จสิ้นและระบบป้องกันสองชั้น
ปกป้องส่วนประกอบ PCB และเครื่องจักรจากความเสียหายในระหว่างสภาวะที่ผิดปกติ

ข้อมูลจำเพาะทางเทคนิค

แหล่งจ่ายไฟ	AC 220V ±10%, 50/60 Hz
กำลังไฟทั้งหมด	สูงสุด 5650W
กำลังไฟฮีตเตอร์	ด้านบน: 1450W, ด้านล่าง: 1200W, IR: 2700W
การควบคุมอุณหภูมิ	เทอร์โมคัปเปิลชนิด K (วงจรปิด), ความแม่นยำ ±3℃
ช่วงขนาด PCB	สูงสุด: 415 × 370 มม., ต่ำสุด: 6 × 6 มม.
ขนาดชิป BGA	สูงสุด: 60 × 60 มม., ต่ำสุด: 2 × 2 มม.
ระบบระบุตำแหน่ง	รองรับ PCB แบบ V-groove พร้อมฟิกซ์เจอร์อเนกประสงค์
ขนาด	685 × 633 × 850 มม. (ย × ก × ส)
น้ำหนัก	76 กก.
สี	ขาว
