รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YUSH
หมายเลขรุ่น: YSL-518L
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD20000-21000
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 6-7 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 50 ชุด / เดือน
อุณหภูมิโดยรอบ: |
-10-40 ℃ |
ขนาด (L*W*H): |
980*910*1300 มม. |
หลักการ AOI: |
ใช้หลักการออปติกที่ทันสมัย และเทคโนโลยีกล้องดิจิตอล เพื่อถ่ายภาพของวัตถุที่พบได้ในเวลาจริง |
อัตราการตรวจจับที่มีประสิทธิภาพ AOI: |
มากกว่า 99% |
ข้อดีของ AOI: |
ฟังก์ชันโปรแกรมที่มีความสามารถ |
ใช้บังคับ: |
พีซีบี |
อุณหภูมิโดยรอบ: |
-10-40 ℃ |
ขนาด (L*W*H): |
980*910*1300 มม. |
หลักการ AOI: |
ใช้หลักการออปติกที่ทันสมัย และเทคโนโลยีกล้องดิจิตอล เพื่อถ่ายภาพของวัตถุที่พบได้ในเวลาจริง |
อัตราการตรวจจับที่มีประสิทธิภาพ AOI: |
มากกว่า 99% |
ข้อดีของ AOI: |
ฟังก์ชันโปรแกรมที่มีความสามารถ |
ใช้บังคับ: |
พีซีบี |

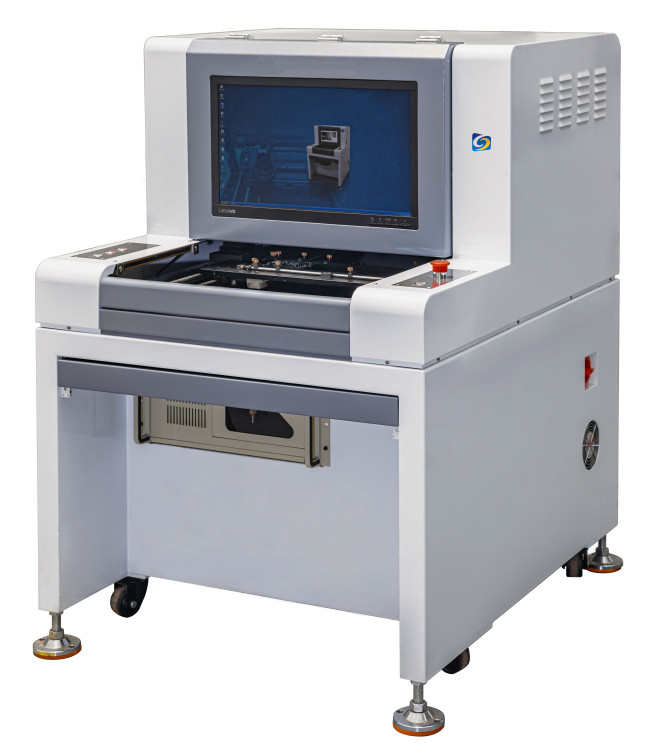

ความแม่นยําสูง ความเร็วสูง เหมาะสําหรับการตรวจสอบสาย DIP, SMT
คําอธิบายสินค้า
1หลักการ AOI: ใช้หลักการทางออปติกที่ทันสมัยและเทคโนโลยีกล้องดิจิตอลในการถ่ายภาพของวัตถุที่ตรวจพบในเวลาจริง วิเคราะห์และประมวลผลภาพที่จับโดยคอมพิวเตอร์และโปรแกรมพิเศษและสร้างผลการตรวจจับโดยอัตโนมัติ.
2ปฏิบัติการ AOI: อัตราการตรวจจับ AOI ที่มีประสิทธิภาพมากกว่า 99% (อัตราการตรวจสอบด้วยมือประมาณ 70%)
ลดแรงงาน: 2-4 คน / เส้นการผลิต, ประสิทธิภาพการตรวจจับสูง
ผ่านฟังก์ชัน SPC สามารถนับความบกพร่องในกระบวนการได้อย่างแม่นยําและแม่นยํา ซึ่งสามารถควบคุมได้อย่างมีประสิทธิภาพ
ความมั่นคงสูงกว่าแรงงานมาก และค่าใช้จ่ายรวมสามารถลดลงอย่างมากหลังจากการใช้งานระยะยาว
มันสามารถเพิ่มความแข็งแกร่งของบริษัทได้ทั่วไป และเพิ่มความสามารถในการแข่งขันของบริษัทได้อย่างมีประสิทธิภาพ
3ข้อดีของ AOI:
1) รายการที่สามารถตรวจสอบได้
หลังการผสมคลื่นของพล็อกอิน DIP: สแตนมากกว่า สแตนน้อยกว่า, หลุมสแตน, สายลัดสั้น, สแตนไม่ออก เป็นต้น
SMT: ส่วนที่หายไป, การหักตัว, ส่วนที่ผิดปกติ, ทวีปขั้วกลับ, ความเสียหาย, มลพิษ, สแตนน้อยกว่า, สแตนมากกว่า, สายลัดสั้น, การปั่นเสมือน, เป็นต้น
2) ฟังก์ชันโปรแกรมที่มีความสามารถ
◆การสกัดสี การวิเคราะห์สถิติ
◆การเชื่อมต่อ IC ◆การวิเคราะห์แรงโน้มถ่วงเฉพาะสีดําและสีขาว
◆การวิเคราะห์ความคล้ายคลึงกราฟิก
◆การจัดการระดับการดําเนินงาน ◆สแกนบาร์โค้ด
◆ฟังก์ชันข้อมูล CAD ◆การระบุและตรวจจับพื้นผิวด้านล่างโดยอัตโนมัติ
◆การเชื่อมต่อหลายเครื่อง ◆สมุดมาตรฐานส่วนประกอบที่สร้างเอง
◆สามารถเชื่อมต่อกับสถานีบํารุงรักษาหลายแห่ง
3) การออกแบบโครงสร้างกลไกที่แม่นยํา
◆ ฐาน หนาแน่น มาก, ศูนย์ หัวห gravity มี ความ สมเหตุ สมผล, ความ สั่น สั่น น้อย ระหว่าง การ ใช้ งาน, ลักษณะ สวยงาม
◆การนําสกรูและสายไฟที่แม่นยํา
◆เครื่องติดตั้งอัตโนมัติแม่นยํา สะดวกและรวดเร็วในการบรรจุและปลด PCB
◆ทักษะการประกอบที่ละเอียดอ่อนทําให้เครื่องใช้งานมั่นคงและอายุการใช้งานยาวนาน
4) การควบคุมไฟฟ้าที่มั่นคง
◆ระบบขับเคลื่อนเซอร์โว ที่มั่นคงและเติบโต
◆LS การควบคุมการเคลื่อนไหวที่แข็งแรงและมั่นคง
◆เทคโนโลยีการจับภาพและการประมวลผลภาพที่พัฒนาของ EPIX
◆ออมรอน มีส่วนประกอบไฟฟ้าที่มั่นคงหลายประเภท มีอายุการใช้งานยาวนาน
◆LAAP สายเชื่อมโซ่ดึงยืดหยุ่นสูง อายุการใช้งานสามารถถึง 5-8 ล้านครั้ง
◆วงจรที่มั่นคง การบํารุงรักษาและความปลอดภัยง่าย
5) การออกแบบแหล่งแสงทางวิทยาศาสตร์
◆เทคโนโลยีการแปรรูปทั้งหมดรับประกันความแม่นยําของมุมแสงของแหล่งแสง
◆ตรวจจับความสว่างอย่างเข้มงวด
◆การทดสอบการแก่ตัวอย่างเข้มงวด เพื่อรับประกันอายุการใช้งาน 50,000 ชั่วโมง
◆ การ ใช้ หลักการ ของ แสง สาม สี ใน ทาง วิทยาศาสตร์ สามารถ ทํา ให้ องค์ประกอบ แสดง สี ต่าง ๆ ของ ร่าง และ สับ ใน มุม ต่าง ๆ เพื่อ ประสบ ความ สําเร็จ ใน การ ดeteksi ที่ แม่นยํา
| รายการการตั้งค่าส่วนประกอบหลัก | ||||
| ไม่ ไม่ | ชื่อ | ยี่ห้อ | หน่วย | จํานวน |
| 1 | คู่มือ | ธนาคารไต้หวัน | สตริป | 4 |
| 2 | สกรู | ธนาคารไต้หวัน | สตริป | 2 |
| 3 | ที่นั่งสกรู | ธนาคารไต้หวัน | เซต | 2 |
| 4 | มอเตอร์และเครื่องขับเคลื่อน | มอเตอร์เซอร์โว 200W | เซต | 2 |
| 5 | กล้อง | กล้องสี 5 ล้านพิกเซล CCD | เซต | 1 |
| 6 | เลนส์ | ชิงเชง | บุคคล | 1 |
| 7 | บัตรกีฬา | ยกขึ้น | เซต | 1 |
| 8 | แหล่งแสงสี | แหล่งแสงโคอาเซียลสามสี RGB | เซต | 1 |
| 9 | สลับสล็อต | ออมรอน | แค่ | 2 |
| 10 | การสลับไฟฟ้า | เมน เวล ไต้หวัน | แค่ | 1 |
| 11 | เครื่องป้องกันการรั่ว | ชไนเดอร์ ชินท์ | แค่ | 1 |
| 12 | เปิด | ชไนเดอร์ ชินท์ | แค่ | 3 |
| 13 | รีเล่ระยะกลาง | Omron (ไม่ใช้) | เซต | 2 |
| การตั้งค่า IPC | คอมพิวเตอร์ | ชาซีคอมพิวเตอร์อุตสาหกรรม | หอคอย | 1 |
| ติดตาม | Dell 22 นิ้ว | หอคอย | 1 | |
| CPU | อินเทล i5-4460 Quad Core | เซต | 1 | |
| แบอร์ดแม่ | P5P41T | |||
| ความจํา | คิงสตัน 8G | |||
| แฮร์ดดิสก์ | 1T | |||
| CD-ROM | พิโอเนียร์ ดีวีดี (ไม่ใช้) | |||
| พลังงานของชัสซี่ | 450W | |||
| PCB ที่ใช้ได้ | กระบวนการที่ใช้ | หลังจากการพิมพ์แป๊ตผสมผสม SMT และการผสมผสมแบบ reflow, การตรวจสอบแผงวงจรหลังจากการผสมผสมแบบ reflow สามารถตรวจจับทั้งสองด้านของ PCB และตรวจจับ PCB หลายชิ้นในเวลาเดียวกัน |
| หลังการผสมคลื่นของพล็อกอิน DIP: สแตนมากกว่า สแตนน้อยกว่า, ช่องสแตน, สายลัดสั้น, สตาร์ทไม่ออก | ||
| ขนาดของพื้นฐาน | 25×25mm-550×460mm (ขนาดใหญ่สามารถปรับแต่งได้) | |
| ความหนาของพื้นฐาน | 0.3-5.0 มิลลิเมตร | |
| ความสูงที่ชัดเจนเหนือและใต้พื้นฐาน | ด้านบน: ≤35mm; ด้านล่าง: ≤50mm (สามารถปรับแต่งตามความต้องการของลูกค้า) | |
| หลังการไหลกลับ | ส่วนที่หายไป, ส่วนหลายส่วน, ลูกผสม, สับเปลี่ยน, ยืนข้าง, หัวหิน, ยึดกลับ, ย้อนหลังสุด, ส่วนที่ผิด, ส่วนที่ผิดปกติ, การเชื่อมต่อสะพาน, การผสม virtual, ไม่มีผสม,ผสมผสมน้อยลง, สายเชื่อมมากขึ้น, ส่วนประกอบลอย, IC สายเชื่อมลอย, สายเชื่อม IC บิด | |
| DIP plug-in หลังการเชื่อมคลื่น | สแตนมากกว่า สแตนน้อยกว่า ช่องสแตน สั้นสกอร์ต สแตนไม่ออก เป็นต้น | |
| ระบบภาพ | ระบบกล้อง | กล้อง CCD ดิจิตอลความเร็วสูง สีเต็ม |
| ระบบแสง | แหล่งแสง LED ขาว 3 ช่องหรือแหล่งแสง GRB | |
| การแก้ไข | 10mm, 15mm, 18mm, 20mm, 25mm เป็นตัวเลือก | |
| วิธีการตรวจสอบ | การสกัดสี, กําหนดปริมาตรระดับสี | |
| ระบบคอมพิวเตอร์ | ระบบขับเคลื่อน X/Y | มอเตอร์เซอร์โว + สกรูลูกโป่งการก่อดินแม่นยํา |
| สปินท์ | เครื่องติดตั้งอัตโนมัติ | |
| ความแม่นยําในการตั้งตําแหน่ง | < 8m | |
| ความเร็วในการเคลื่อนที่ | 800mm/s ((MAX) | |
| การปรับโคจร | คู่มือ | |
| ระบบโปรแกรม | ระบบปฏิบัติการ | Windows10.64 Professional Edition วินโดวส์ 10.64 โปรเฟชั่นแนล |
| ภาษาอินเตอร์เฟส | ภาษาจีนและภาษาอังกฤษ อินเตอร์เฟซเลือก | |
| ผลการทดสอบ | ไอดีสับสราท ชื่อสับสราท ชื่อส่วนประกอบ ชื่อความบกพร่อง ภาพความบกพร่อง | |
| รายละเอียดพลังงาน | AC220±10%, 50/60HZ, 1KW | |
| อุณหภูมิบริเวณ | -10-40°C | |
| ความชื้นของสิ่งแวดล้อม | RH 20-90% (ไม่มีการผสมผสม) | |
| ขนาดรวม | 980*910*1300 | |
