เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ

รายละเอียดสินค้า

Place of Origin: jiangsu

ชื่อแบรนด์: Yushunli

ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

หมายเลขรุ่น: วายเอสแอล-880

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: USD 6500~108000

รายละเอียดการบรรจุ: กรณีไม้อัด

เวลาการส่งมอบ: 3 วันถึง 7 วัน

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

สามารถในการผลิต: 300 ชุด/เดือน

หา ราคา ที่ ดี ที่สุด
เน้น:

เครื่องกํากับ PCB ที่มีความแม่นยําสูง

,

Visual Online PCB Depaneling Router เครื่องกํากับทางเดิน

,

เครื่องกําจัดแผ่น PCB อัตโนมัติ

สภาพแวดล้อมในการทำงาน:
-20℃- +45℃
ความชื้นในสภาพแวดล้อมการทำงาน:
30%-60%
ขนาดเครื่อง:
2014*1230*1650มม.
ขนาดเครื่องดูดฝุ่น:
640*785*1760มม.
น้ำหนักเครื่องพร้อมเครื่องดูดฝุ่น:
1000กก
กำลังอุปกรณ์:
กระแสสลับ: 220V±10% 50/60HZ 3.5KW
พลังงานเครื่องดูดฝุ่น:
AC:380V±10% 50/60HZ 3kw
ความแม่นยำในการตัด:
±0.1มม
ความหนาของการตัด PCB:
0.3-6มม
ความเร็วตัด:
0-100 มม./วินาที
สภาพแวดล้อมในการทำงาน:
-20℃- +45℃
ความชื้นในสภาพแวดล้อมการทำงาน:
30%-60%
ขนาดเครื่อง:
2014*1230*1650มม.
ขนาดเครื่องดูดฝุ่น:
640*785*1760มม.
น้ำหนักเครื่องพร้อมเครื่องดูดฝุ่น:
1000กก
กำลังอุปกรณ์:
กระแสสลับ: 220V±10% 50/60HZ 3.5KW
พลังงานเครื่องดูดฝุ่น:
AC:380V±10% 50/60HZ 3kw
ความแม่นยำในการตัด:
±0.1มม
ความหนาของการตัด PCB:
0.3-6มม
ความเร็วตัด:
0-100 มม./วินาที
เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ

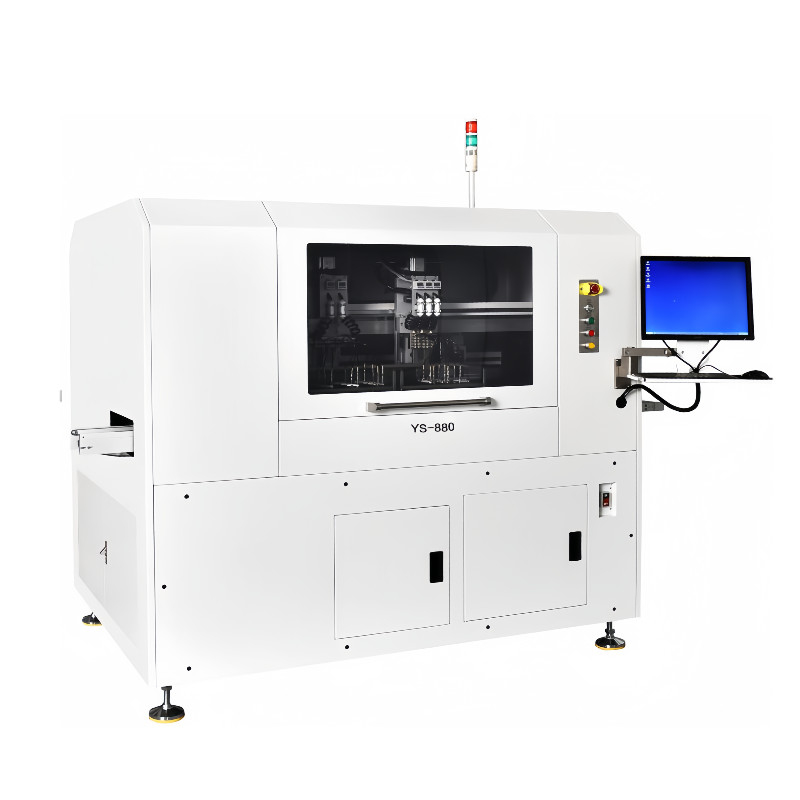

YS-880 อัตโนมัติ ภาพออนไลน์ PCB Depaneling Router



ลักษณะสินค้า:
ซีรี่ย์ทั้งหมดมีระบบแก้ไขการมองเห็น CCD ความเร็วสูง อัตโนมัติ ซึ่งช่วยปรับปรุงความแม่นยําในการตัดและประสิทธิภาพการทํางานได้มากใช้ spindle ความเร็วสูงที่จะแยกบอร์ด, ด้วยความเครียดการตัดที่ต่ําและความแม่นยําสูง เหมาะสําหรับบอร์ด PCB ที่มีรูปร่างไม่เรียบร้อยการปรับปรุงประสิทธิภาพการทํางานอุปกรณ์เก็บฝุ่นที่พัฒนาเอง เสียงเสียงต่ํา ประสิทธิภาพสูง การบํารุงรักษาและทําความสะอาดง่าย



อุตสาหกรรมการใช้งาน:
YS-880 อัตโนมัติภาพออนไลน์ PCB Depaneling Router
YS-880 อัตโนมัติ เครื่อง PCB Depaneling มีฟังก์ชันการแก้ไขการจัดสรรภาพเป็นมาตรฐานที่เหมาะสมกว่า
สําหรับการตัดและแยก PCB ที่มีความแม่นยําสูงและความจุสูง เช่น โทรศัพท์มือถือ อิเล็กทรอนิกส์รถยนต์ อุปกรณ์การแพทย์ ท้องอากาศขนาดที่ขยายและขนาดใหญ่เหมาะสําหรับการประมวลผล sub-board ของบอร์ดวงจรขนาดใหญ่ เช่น ทีวีดิจิตอล, บอร์ดแม่ PC, เซอร์เวอร์, ฯลฯ สามารถใช้จิกสแตนดาร์ดหรือจิกพิเศษเพื่อช่วยในการตัดบอร์ดเพื่อเพิ่มผลผลิตใช้แพลตฟอร์มทํางานคู่ในการวางชิ้นงานเพื่อลดเวลารอและเพิ่มผลผลิต.



ปริมาตรและรายละเอียดทางเทคนิค:
1ปริมาตรการตัด
ความแม่นยําในการตัด ± 0.1 มม
ความซ้ํา ± 0.02 มม.
ความเร็วขยับสูงสุด แกน XY 1000mm/s แกน Z 800mm/s
ความเร็วในการตัด 0-100mm/s
ระยะทํางานสูงสุด 300mm*350mm
ความหนาในการตัด PCB 0.3-6 มิลลิเมตร
ขนาดเครื่องตัดที่ใช้ได้ 0.8-3.0 มิลลิเมตร
วิธีการให้อาหาร เครื่องขนส่งรถไฟ
วิธีการปล่อย เครื่องขนส่งรถไฟ
ทิศทางการไหล
ซ้าย→ขวาหรือขวา→ซ้าย




2อุปกรณ์
พลังงานของอุปกรณ์ AC:220V±10% 50/60HZ 3.5KW
พลังงานเครื่องดูดฝุ่น AC:380V±10% 50/60HZ 3kw
แหล่งก๊าซ 4-6kg/cm2- 6 -
สภาพแวดล้อมการทํางาน -20°C- +45°C
ความชื้นของสภาพแวดล้อมการทํางาน 30%-60%
ขนาดเครื่อง 2014*1230*1650 มม.
ขนาดของเครื่องดูดฝุ่น 640*785*1760 มม.
น้ําหนักของเครื่องที่มีเครื่องดูดฝุ่น 1000kg




เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 0


ลักษณะสินค้า:
.ออนไลน์อัตโนมัติบอร์ดการกําหนด, การให้อาหารบอร์ดอัตโนมัติ, การตัดบอร์ดออก
.ชุดทั้งหมดมีระบบการจัดสรรกล้อง CCD เพื่อเพิ่มความแม่นยําและประสิทธิภาพการตัดและป้องกันการทํางานผิด
.การนําเข้าความเร็วสูง spindle ใช้ในการตัดและแยกบอร์ด, ซึ่งลดความเครียดการตัดมาก, มีความอ่อนแอน้อยและการตอบสนองอย่างรวดเร็ว
.การออกแบบโครงสร้างแพลตฟอร์มคู่ ปรับปรุงประสิทธิภาพการตัด

เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 1



โครงสร้างภายใน:
.บอร์ดถูกขนส่งโดยรถไฟ
.ฟังก์ชันการตั้งตําแหน่งของแผ่นพลาสไตล์หลังการให้อาหารแผ่น PCB
.โครงสร้างการให้อาหารถ้วยดูดระบายความร้อนอัตโนมัติดูด PCB ไปยังบอร์ดการติดตั้งสําหรับการตัด

เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 2



โครงสร้างภายนอกเรือ:
ผลิตภัณฑ์เสร็จและขยะถูกตัดบนจิกดูดระยะว่างและวางบนขยะและสายพานขนส่ง

เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 3



โครงสร้างการเลือกและวาง PCBA:
อุปกรณ์เลือกและวาง: การบรรจุและการปล่อยของอัตโนมัติ (โมดูลรูปร่าง vacuum suction claw, อุปกรณ์สูบ, สามารถควบคุมเป็นอิสระ)
.โครงสร้างการส่ง: การเคลื่อนไหว X และ Z1 Z2 การดูด, การควบคุมเครื่องยนต์ servo AC
ความเร็วในการรับ: 500 มม./วินาที

เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 4


เครื่องกํากับการตัดแผ่น PCB ออนไลน์แบบมองเห็นอัตโนมัติ 5
