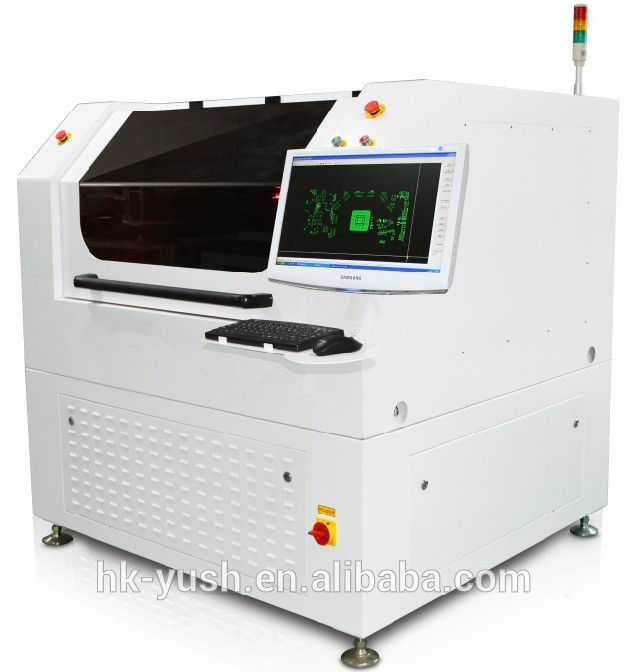

3500Kg 50Hz / 5.5KW UV เครื่องเลเซอร์ Depaneling เราเตอร์เครื่องตัด Pcb

YSATM-4C เครื่องตัดเลเซอร์ยูวี เครื่องเลเซอร์

แบรนด์ Yu Shun Technology เป็นแบรนด์เครื่องมือเชิงบวกYu Shun FPC เครื่องตัดเลเซอร์อัลตราไวโอเลต, เครื่องตัดเลเซอร์ FPC ส่วนใหญ่จะใช้ CVL, FPC, RF และไม้อัดบาง ๆ ตัดเป็นรูปร่างเทคโนโลยีมุ่งมั่นที่จะเป็นอุปกรณ์อุตสาหกรรม PCB R & D และการผลิต บริษัท

เครื่องตัดเลเซอร์ FPC โดยลูกค้าส่วนใหญ่

เครื่องตัดเลเซอร์ FPC UV, เครื่องตัดเลเซอร์ FPC ใช้:

มีจำหน่ายสำหรับแผงวงจรแบบยืดหยุ่นและการเคลือบออร์แกนิกสำหรับการตัดที่แม่นยำโดยไม่ต้องยึดแม่พิมพ์หรือแผ่นป้องกันการใช้แหล่งกำเนิดเลเซอร์ที่มีพลังงานสูงและการควบคุมลำแสงเลเซอร์ที่แม่นยำจะช่วยปรับปรุงความเร็วในการประมวลผลได้อย่างมีประสิทธิภาพและเพื่อให้ได้ผลลัพธ์การตัดเฉือนที่แม่นยำ

เครื่องตัดเลเซอร์อัลตราไวโอเลต FPC, เครื่องตัดเลเซอร์ FPC โดดเด่นด้วย:

1 พร้อมซอฟต์แวร์ควบคุมที่มีสิทธิในทรัพย์สินทางปัญญาอิสระ ส่วนต่อประสานที่ใช้งานง่าย ฟังก์ชันที่สมบูรณ์ ใช้งานง่าย

2 สามารถประมวลผลกราฟิกใด ๆ การตัดความหนาที่แตกต่างกันและวัสดุที่แตกต่างกันสามารถประมวลผลได้และการซิงโครไนซ์เป็นลำดับชั้นที่สมบูรณ์การเพิ่มประสิทธิภาพการออกแบบระบบออปติคัลเพื่อให้แน่ใจว่าลำแสงคุณภาพสูง ลดขนาดจุดโฟกัส ให้ความแม่นยำ

3 โดยใช้เลเซอร์ UV ประสิทธิภาพสูงที่มีความยาวคลื่น คุณภาพของลำแสงสูง ลักษณะพลังงานสูงสุดที่สูงขึ้นเนื่องจากแสงอัลตราไวโอเลตผ่านการสลายตัว การกลายเป็นไอมากกว่าการหลอมวัสดุเพื่อให้ได้ผลลัพธ์ ดังนั้นแทบไม่มีข้อบกพร่องหลังการประมวลผล ผลกระทบจากความร้อนเล็กน้อย ไม่มีจุด

เลเยอร์ ผลของความแม่นยำในการตัด แก้มยางเรียบและชัน

4 โดยใช้ตัวอย่างคงที่สูญญากาศไม่มีแผ่นป้องกันแม่พิมพ์คงที่สะดวกปรับปรุงประสิทธิภาพการประมวลผล

5 สามารถตัดวัสดุพื้นผิวได้หลากหลาย เช่น ซิลิกอน เซรามิก แก้ว และอื่นๆ

6, การแก้ไขอัตโนมัติ, ฟังก์ชั่นการวางตำแหน่งอัตโนมัติ, การตัดหลายแผ่น, การวัดและชดเชยความหนาอัตโนมัติ, ธนาคารมอเตอร์และการชดเชย, การทำงานที่สม่ำเสมอที่ดีขึ้นและความผันผวนของความลึกของเครื่องจักรขนาดเล็ก, ประสิทธิภาพการประมวลผลที่สูงขึ้นของกราฟิกที่ซับซ้อน

เครื่องตัดเลเซอร์ FPC UV, เครื่องตัดเลเซอร์ FPC พารามิเตอร์ทางเทคนิค:

โซลิดสเตทยูวีเลเซอร์แหล่งกำเนิดแสงเลเซอร์ความยาวคลื่น: 355nm

กำลังเลเซอร์: 10W

รูปแบบการประมวลผลสูงสุด: 610 มม. X 500 มม. (24 "X 18") หรือ 610X500 มม

ความเร็วในการทำงานสูงสุดของแพลตฟอร์ม XY: 50m / นาที

ความถูกต้องของตำแหน่ง: ± 3um

ความสามารถในการทำซ้ำได้: ± 1um

ความแม่นยำของระบบ: ± 20um

ช่วงการสแกนด้วยกัลวาโนมิเตอร์: 50 มม. X 50 มม.

ตัดความหนา: <1mm

พลังงานและพลังงาน: AC220V 50Hz / 2.2KW;สามเฟส 380V 50Hz / 5.5KW

ยินดีต้อนรับกลับบ้าน ความต้องการ: 516m3 / h

ขนาด: 1818mm X 2317mm X 1550mm

น้ำหนัก: 3500Kg

อุณหภูมิแวดล้อม: 20 ℃ ± 2 ℃

ความชื้น: <60% RH ไม่กลั่นตัว

ความกว้างของพื้นดิน: <5um

การเร่งการสั่นสะเทือน: <0.05g

แรงดันดิน: 2200kgf / m2

อุปกรณ์ควบคุมเฉพาะอุตสาหกรรม เสื้อผ้าไฟฟ้า ซอฟต์แวร์ประมวลผลที่ยืดหยุ่นได้เฉพาะการ์ดควบคุมการเคลื่อนไหวและโหมดควบคุม IPC

ด้วยจอภาพ 17 จอ ฮาร์ดไดรฟ์มากกว่ารหัส G มาตรฐาน 300G, ข้อมูล Gerber, CAD
