รายละเอียดสินค้า
สถานที่กำเนิด: ตงกวนประเทศจีน
ชื่อแบรนด์: YUSHUNLI
ได้รับการรับรอง: CE
หมายเลขรุ่น: YSVC-450
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD1000~40000
รายละเอียดการบรรจุ: break
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต: 200sets / เดือน
ขนาดการตัดที่ถูกต้อง: |
350*350 มม. |
ความหนาของ PCB: |
0.4-6.0mm |
ความกดอากาศ: |
0.5Mpa |
ความเร็วในการตัด: |
1 ~ 100 มม. / วินาที (adj) |
แรงดันไฟฟ้า: |
AC220V 50/60HZ 1ø |
วัสดุ PCB (เรซิน): |
FR4, CEM1, CEM3 |
แกนหมุน: |
แกน KAVO หรือ NSK Japan |
ประเภทคูลลิ่ง: |
การอัดอากาศ |
ขนาดการตัดที่ถูกต้อง: |
350*350 มม. |
ความหนาของ PCB: |
0.4-6.0mm |
ความกดอากาศ: |
0.5Mpa |
ความเร็วในการตัด: |
1 ~ 100 มม. / วินาที (adj) |
แรงดันไฟฟ้า: |
AC220V 50/60HZ 1ø |
วัสดุ PCB (เรซิน): |
FR4, CEM1, CEM3 |
แกนหมุน: |
แกน KAVO หรือ NSK Japan |
ประเภทคูลลิ่ง: |
การอัดอากาศ |

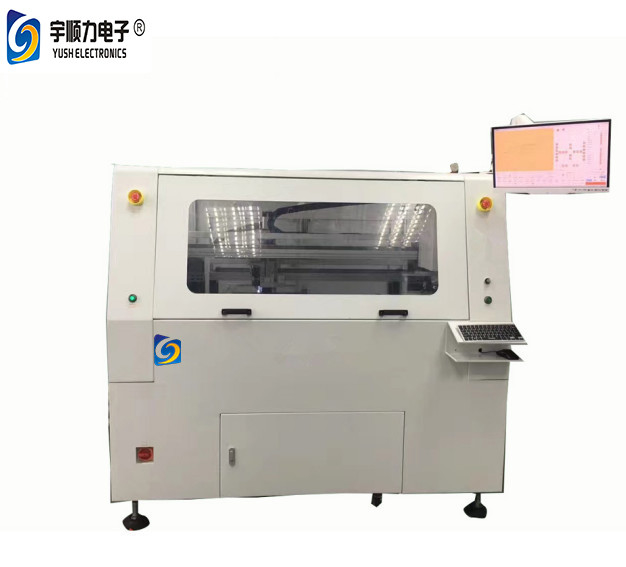

0.4-6.0mm Automated In-Line PCB Depaneling Routers YSVC-450 สำหรับ FR4, CEM1, CEM3
คุณสมบัติ:
• In-line Automatic PCB Separator สามารถโหลด, ตัด, ขนถ่ายโดยอัตโนมัติ, ตอบสนองความต้องการของโรงงานอัตโนมัติ
• สามารถปรับความกว้างและรับบอร์ด PC ได้อัตโนมัติในขณะเดียวกันก็สามารถระบุบอร์ด PCB สำเร็จรูปและเสียโดยอัตโนมัติหลังจากตัด ประหยัดค่าแรง
• ติดตั้ง CCD ความเร็วสูงพร้อมระบบจัดตำแหน่งการมองเห็นอัตโนมัติตามที่ตั้ง ช่วยเพิ่มความแม่นยำในการตัดและประสิทธิภาพการทำงานได้เป็นอย่างดี
• ใช้เพลาหลักความเร็วสูงในการตัด PCB, ลดความเครียดในการตัด, ความแม่นยำสูง และใช้กับ PCB ทุกรูปแบบ
• การเคลื่อนที่ของตารางคู่สามารถดำเนินการตัดและวาง PCB ได้ในเวลาเดียวกัน ปรับปรุงประสิทธิภาพการทำงาน
ข้อดี:
1. ใช้อุปกรณ์สไลด์คู่เข้าที่ ลดเวลารอการตัด เพิ่มกำลังการผลิต
2. หลีกเลี่ยงแผ่นพับประดิษฐ์ที่เกิดจากการแตกของดีบุกและชิ้นส่วนเสียหาย และปัญหาอื่นๆ
3. หลีกเลี่ยงการใช้ทื่อหรือพับที่เกิดจากความเครียดทางกล
4. เหมาะสำหรับส่วนโค้งของแผ่นสำเร็จรูปและการตัดเส้น
5. เหมาะสำหรับชิ้นเล็ก ๆ ของการตัดขั้นสุดท้าย แผ่นฐานของโทรศัพท์มือถือ PDA การ์ดอินเทอร์เฟซ PC และอื่น ๆ
วิสัยทัศน์การดำเนินงาน:
• หน้าการทำงานของหน้าต่างไดอะแกรม ง่ายต่อการเรียนรู้และใช้งาน
• แก้ไขโปรแกรมการตัดบนหน้าจอโดยตรง
การตั้งค่าระบบ:
• ให้การปรับจูนแบบละเอียดโดยเครื่องไดอะแกรม
• ตั้งค่าพารามิเตอร์ที่เกี่ยวข้องของการตัด
โปรแกรมบำรุงรักษา:
•ให้การปรับจูนเครื่องแก้ไขไดอะแกรม
•Windows Operational Environment: ง่ายต่อการเรียนรู้และใช้งาน
แอปพลิเคชัน:
•In-line Automatic PCB Separator สามารถโหลด ตัด ระบุ ขนถ่ายโดยอัตโนมัติ สอดคล้องกับการทำงาน ประหยัดค่าแรง
• ติดตั้ง CCD ความเร็วสูงพร้อมการชดเชยการมองเห็นอัตโนมัติที่ชุด โดยเฉพาะอย่างยิ่งสำหรับความแม่นยำสูงและการผลิตกระบวนการตัด PCB
•นำไปใช้กับ PCB ที่เชื่อมต่อขนาดเล็กเช่นโทรศัพท์มือถือ, กล้องดิจิตอล, GPS และ MODULE, การประมวลผลการตัด
• ขนาดที่ขยายใช้กับ PCB ขนาดใหญ่ของทีวีดิจิทัล เมนเฟรม PCB เวิร์กสเตชัน และกระบวนการตัดเซอร์โว
• จิ๊กมาตรฐานหรือจิ๊กวัตถุประสงค์พิเศษ เพื่อช่วยในการตัด PCB เพื่อเพิ่มการผลิตเป็นทางเลือก
•วางชิ้นงานบนโต๊ะคู่เพื่อลดเวลารอและเพิ่มการผลิต
• คุณสามารถใช้โปรแกรมต่างๆ เพื่อรับบอร์ด PC เพื่อให้ทำงานอัตโนมัติได้อย่างเต็มที่ ประหยัดค่าแรง
ข้อมูลจำเพาะ:
| รายการ | ข้อมูลจำเพาะ |
| สปินเดิล | แกน KAVO หรือ NSK Japan. |
| CCD | กล้องอุตสาหกรรม Sony 520 line |
| ขนาดการตัดที่ถูกต้อง | 350*350 มม. |
| ความหนาของ PCB | 0.4-6.0mm; |
| ความสูงส่ง | 900±50mm |
| ทิศทางการส่ง | ซ้าย -> ขวา |
| ความเร็วในการส่ง | 1500 มม. / วินาที (สูงสุด) / ปรับได้ |
| ประเภทจานป้อน | รางนำขนส่งแบบแบ่งส่วน |
| การปรับความกว้างราง | อัตโนมัติ |
| สัญญาณการสื่อสารของคอมพิวเตอร์บนและล่าง | SMEMA |
| การวางตำแหน่ง PCB | ตัวหนีบรางบนและล่าง |
|
ระบบหยิบ |
ระบบจับยึดแบบหมุนได้ 360°;สูงสุด 2 กลุ่มของหัวดูดสูญญากาศ สูงสุด 4 กลุ่มของสายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| ประเภทคูลลิ่ง | การอัดอากาศ |
| การตรวจสอบ ESD | ใช่ |
| เปลี่ยนเครื่องมืออัตโนมัติ | ใช่ |
| การลดความเครียดตอบกลับ | ใช่ |
| ประเภทจานออก | สายพานลำเลียง ESD / หน่วยส่งต่อแผงแบทช์ |
| การเขียนโปรแกรมขั้นตอน | GERBER วาดภาพนำเข้า/แก้ไขโปรแกรมผ่านระบบภาพ |
| วัสดุ PCB (เรซิน) | FR4, CEM1, CEM3 เป็นต้น |
| เส้นผ่านศูนย์กลางของเส้นทาง | φ0.8, φ1.0, φ1.2, φ1.5, φ2.0 |
| การควบคุมแกน X,Y,Z | เซอร์โวเอซี |
| วิธีการโหลด | ติดตามการจัดส่ง |
| วิธีการขนถ่าย | ติดตามการจัดส่งหรือการจัดส่งพาร์ทิชัน |
| วิธีการโอน | การดูดซับหัวฉีดสูญญากาศ |
| ทิศทางการเคลื่อนไหว | ซ้าย→ขวา / ขวา→ซ้าย |
| ฟังก์ชั่นการตัด | ออฟเซ็ตเป็นเส้นตรง วงกลม และส่วนโค้ง |
| ตารางกระบวนการ |
โต๊ะคู่ |
