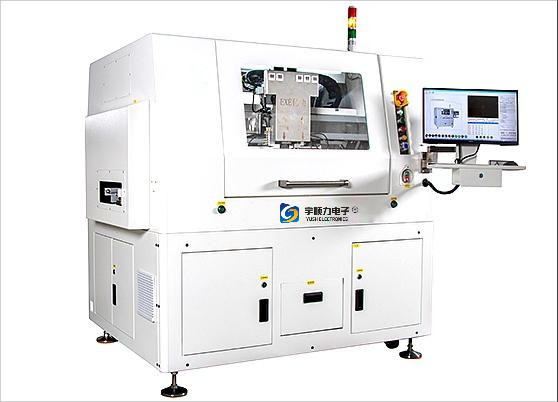

เครื่องเราเตอร์ Pcb ออนไลน์ Spindle คู่ YSL-910LAT การใช้พลังงาน 3.5kva

หนึ่ง.พารามิเตอร์พื้นฐานและข้อมูลจำเพาะ:

1. ช่วงการทำงานของแผ่นย่อย: 300mmx350mm

2. โหมดไดรฟ์ XYZ: เซอร์โวมอเตอร์ ac

3. จำนวนแกนเคลื่อนที่: 9 แกน

4. โหมดการสอนโปรแกรม: ภาพสี ccd อินพุตการสอนที่ใช้งานง่าย

5. อินเทอร์เฟซการทำงาน: อินเทอร์เฟซการทำงานของหน้าต่าง win7

6. พลังดูดฝุ่นบน: 5hp, พลังเก็บฝุ่นที่ต่ำกว่า: 3hp (ตัวเลือก 5hp)

7. แกนตัดไซโคเทค (เยอรมนี) : max80000rpm (เปลี่ยนเครื่องมืออัตโนมัติ)

8. Xy ac ความเร็วเซอร์โว: 0-1000mm/sec;ความเร็วเซอร์โว z ac: 0-800 มม./วินาที

10. ความแม่นยำในการทำซ้ำ Xy: ±0.01mm

11. ความแม่นยำในการตัด: ±0.02mm

12. ความแม่นยำในการสอบเทียบกล้อง Ccd: ±0.01mm

13. ค่าความเค้นของจาน: 300uε ด้านล่าง

14.เส้นผ่านศูนย์กลางเครื่องมือ: 0.8-2.3mm

15. ความหนาของแผ่น Pcb: 0.2mm-6.0mm

16. เครื่องยนต์หลักและฝุ่นที่รวบรวมแรงดันทางกลและไฟฟ้า: 220v 1φ และ 3φ

17. การใช้พลังงาน: 3.5kva

18. ปืนกำจัดไฟฟ้าสถิต

19. ระบบวิชั่น : กล้องดิจิตอลความละเอียดสูง

20. มอเตอร์ขับเคลื่อน: มอเตอร์เซอร์โวแบบไม่มีแปรง AC

21. การดึงและปล่อยแขนกล: หัวดูดสูญญากาศป้องกันไฟฟ้าสถิตย์

22. โหมดการให้อาหาร: การขนส่งทางรถไฟ

23. โหมดการคายประจุ: การลำเลียงด้วยสายพานหรือการส่งออกยานพาหนะหรือการลำเลียงราง

24. โหลดโหมดขยับ: หัวดูดดูดสูญญากาศดูดซับโหลดขยับ

25. ทิศทางการไหล: ซ้าย → ขวา

26. โปรแกรมสำรอง: อินเตอร์เฟส usb

27. โหมดควบคุม: ตัวควบคุมพิเศษ

28 ขนาดตู้เก็บฝุ่น: 640mm×785mm×1760mm(d×w×h)

29. ขนาดเครื่อง: 2014mm×1230mm×1650mm(d×w×h)

30. น้ำหนักเครื่องยนต์หลัก + ตัวเก็บฝุ่น: 1,000 กก.

สอง. รู้เบื้องต้นเกี่ยวกับการกำหนดค่าอุปกรณ์

1. โครงสร้างโต๊ะทำงานคู่

ใช้รางสไลด์คู่และการทำงานของแพลตฟอร์มกระบอกสูบคู่สามารถตัดผลิตภัณฑ์ประเภทต่างๆ ได้พร้อมๆ กัน และลดเวลารอในการหยิบและใส่จานลงอย่างมากในเวลาเดียวกัน มันสามารถเปลี่ยนแพลตฟอร์มคู่เป็นแพลตฟอร์มเดียวขนาดใหญ่ เพิ่มขนาดการทำงาน และปรับปรุงความยืดหยุ่นของอุปกรณ์อย่างมาก

2. ภายใต้โครงสร้างแกนหมุนสูญญากาศ

a.YSL-910LAT แกนคู่บนบรรทัดเครื่องตัดกัดบอร์ด spliter ใช้แกนหมุนนำเข้าความเร็วสูงเพื่อตัดบอร์ด ช่วยลดความเครียดในการตัด ความแม่นยำสูง ความเฉื่อยขนาดเล็ก ตอบสนองอย่างรวดเร็ว

b. ระบบตรวจจับหัวกัด การตรวจสอบสถานะเครื่องตัดกัดแบบเรียลไทม์ ป้องกันปรากฏการณ์การทำงานต่อเนื่องหลังจากตัดได้อย่างมีประสิทธิภาพ

ระบบการมองเห็นแบบใหม่ แหล่งกำเนิดแสงวงแหวนที่สม่ำเสมอ พร้อมฟังก์ชั่นการปรับความสว่าง ทำให้แต่ละจุดของ Mark point จดจำได้ดีขึ้น เหมาะสำหรับการชุบดีบุก การชุบทองแดง การชุบทอง การพ่นดีบุก และ PCB สีต่างๆทั้งระบบมีฟังก์ชันการชดเชยจุดหักเหที่มองเห็นได้

3.ภายใต้โครงสร้างสูญญากาศ

การออกแบบตราประทับช่องทาง ช่องดูดใช้มุมเอียง 45 องศา ลดฝุ่นในปรากฏการณ์กระแสน้ำวนภายใน

4.ตัวควบคุมพิเศษ CNC

ตัวควบคุมพิเศษ CNC อิสระรวมส่วนควบคุม การควบคุมแบบวนซ้ำมีเสถียรภาพที่แข็งแกร่ง ความแม่นยำสูง ส่งการตอบสนองอย่างรวดเร็ว และป้องกันการรบกวนที่แข็งแกร่ง

5.นักสะสม
