รายละเอียดสินค้า
สถานที่กำเนิด: จางซึ
ชื่อแบรนด์: GKG
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
หมายเลขรุ่น: G9+
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD10000~68000
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: L/C, D/P, T/T เวสเทิร์นยูเนี่ยน Paypal
สามารถในการผลิต: 100 ชุด
แหล่งพลังงาน: |
ไฟฟ้ากระแสสลับ:220±10%,50/60เฮิร์ต,2.5KW |
ความดันอากาศ: |
4~6กก./ซม.² |
ปริมาณการใช้อากาศ: |
ประมาณ: 5 ลิตร/นาที |
อุณหภูมิในการทำงาน: |
-20°~+45° |
ความชื้นในการทำงาน: |
30%~60% |
ขนาดเครื่อง (ไม่มีไฟทาวเวอร์): |
1530 ((H) มม |
ความยาวเครื่อง: |
1172(ย)มม |
ความกว้างเครื่อง: |
1385(ก)มม |
น้ำหนักเครื่อง ประมาณ: |
ประมาณ:1,000กก |
แหล่งพลังงาน: |
ไฟฟ้ากระแสสลับ:220±10%,50/60เฮิร์ต,2.5KW |
ความดันอากาศ: |
4~6กก./ซม.² |
ปริมาณการใช้อากาศ: |
ประมาณ: 5 ลิตร/นาที |
อุณหภูมิในการทำงาน: |
-20°~+45° |
ความชื้นในการทำงาน: |
30%~60% |
ขนาดเครื่อง (ไม่มีไฟทาวเวอร์): |
1530 ((H) มม |
ความยาวเครื่อง: |
1172(ย)มม |
ความกว้างเครื่อง: |
1385(ก)มม |
น้ำหนักเครื่อง ประมาณ: |
ประมาณ:1,000กก |

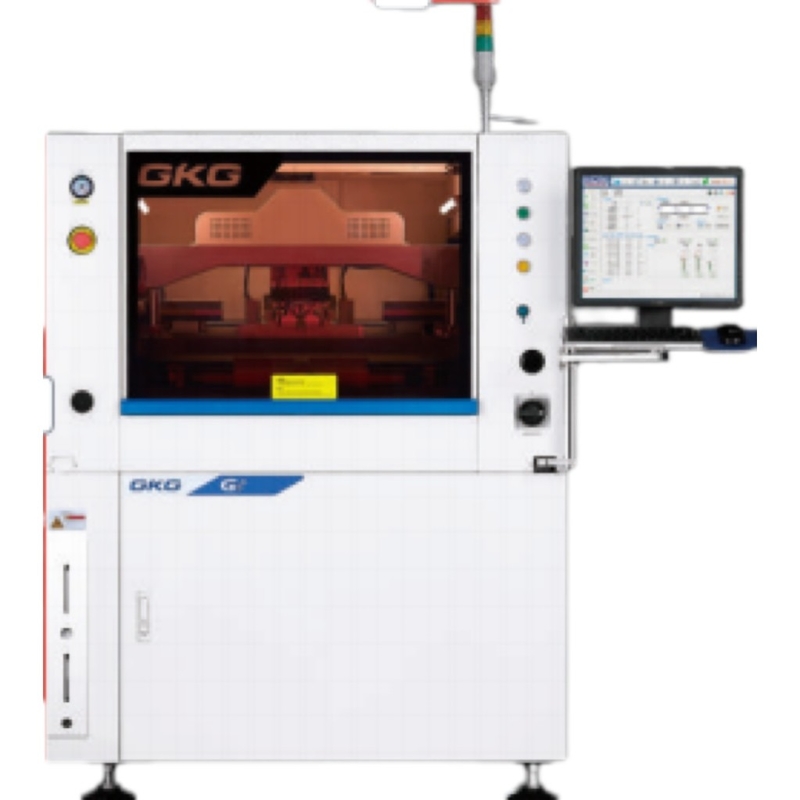

เครื่องพิมพ์แป๊ตหมึกอัตโนมัติ G9+ เป็นรุ่นระดับสูงสําหรับการใช้งานระดับสูงของ SMT ซึ่งสามารถตอบสนองความต้องการของกระบวนการพิมพ์ 03015, 0.25 pitch, ความแม่นยําสูงและความเร็วสูง
ลักษณะ:
ระบบเส้นทางแสงใหม่อย่างสมบูรณ์แบบ แสงวงกลมแบบเดียวกัน และความสว่างสูงของแหล่งแสงโคอาเซียลทําให้จุดหมายที่แตกต่างกันสามารถจําได้ง่าย ((รวมถึงจุดหมายที่ไม่เท่าเทียมกัน) เช่น ทองเหลือง, ทองแดง plating, ทองแดง plating, การผสมอากาศร้อน, FPC และชนิดต่าง ๆ ของ PCB
โครงสร้างที่น่าเชื่อถือมาก กับการเคลื่อนไหว XY ที่มั่นคง การปรับด้วยมือทําให้มันง่ายที่จะรองรับความหนา PCB ที่แตกต่างกัน
รูปแบบใหม่ที่ได้รับสิทธิบัตรทางนํารถไฟ สามารถถอดออก, โปรแกรมยืดหยุ่นด้านคลับ, โดยเฉพาะสําหรับ FPC,PCB warpage, ดําเนินการเฉพาะเจาะจง
ผ่านโปรแกรมซอฟต์แวร์สามารถยืดและลดความหนา PCB โดยอัตโนมัติ
ใช้อุปกรณ์สกีเกจครบวงจรที่เพิ่มความมั่นคงและอายุการใช้งาน
| การแปรรูปสับสราท | G9+ |
| ขนาดแผ่นสูงสุด | 450*340 มม. |
| ขนาดแผ่นขั้นต่ํา | 50*50 มิลลิเมตร |
| ความหนาของแผ่น | 0.4 ~ 6 มิลลิเมตร |
| น้ําหนักสูงสุดของแผ่น | 3 กิโลกรัม |
| ความว่างด้านขอบของบอร์ด | 2.5 มม. |
| ความสูงของบอร์ด | 15 มม. |
| ความสูงของการขนส่ง | 900±40 มม |
| ความเร็วในการขนส่ง | 1500mm/s ((Max) การควบคุมโปรแกรม |
| ทิศทางการขนส่ง | หนึ่งระยะ |
| เครื่องกั้นกระดาน | ปริสิตบนการจับด้านบน |
| การปักข้าง | |
| ฟังก์ชันการดึงดูด | |
| ระบบสปอร์ต | ปิ้นแม่เหล็ก |
| บล็อกรองรับ | |
| โต๊ะขึ้นลงด้วยมือ |
| ปริมาตรการพิมพ์ | G9+ |
| การตัด | 0-20mm |
| โหมดพิมพ์ | ครั้งเดียว/สองครั้ง |
| queegee ประเภท | ยาง/เหล็ก Squeegee Blade ((มุม 45/55/60) |
| ความเร็วในการพิมพ์ | 10 ~ 200 มม/วินาที |
| ความดันการพิมพ์ | 0.5 ~ 20Kg |
| ขนาดกรอบแบบ | 470*370mm~737*737mm |
| ระบบทําความสะอาด | ระบบทําความสะอาดแบบฝน |
| เสริมการดูดซึมระยะว่าง | |
| ช่องว่างแห้ง นุ่ม 3 รูปแบบ | |
| การทําความสะอาดไปกลับ |
| ผลงานของเครื่อง | G9+ |
| ความแม่นยําตําแหน่งซ้ํา | ±10um@6σ,CPK≥20 |
| ความแม่นยําในการพิมพ์ | ± 18um@6σ,CPK≥20 |
| เวลาจักรยาน | < 7 วินาที |
| พื้นฐานของระบบการทดสอบของฝ่ายที่สาม (CTQ) ตรวจสอบการพิมพ์ผสมผสมผสมจริง | |
| วิสัยทัศน์ | G9+ |
|---|---|
| CCD FOV | 10*8mm |
| ประเภทของเครื่องหมายความมั่นใจ | ประเภทของเครื่องหมายความมั่นใจ |
| หลุม | |
| แพด | |
| ระบบกล้อง | ดูขึ้น/ล่าง โครงสร้างแสง |
| CCDกล้องดิจิตอล | |
| การตรงกับรูปแบบทางกณิตศาสตร์ |
