รายละเอียดสินค้า
สถานที่กำเนิด: จางซึ
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
หมายเลขรุ่น: YSL3600
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD10000
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: แอล/C, ดี/พี, ที/ที
สามารถในการผลิต: 100 ชุด
ขนาด: |
580 มม.*910 มม.* 1650 มม |
น้ําหนัก: |
500KG |
ความหนาสูงสุดของชิ้นงานที่สามารถตัดได้: |
4mm ((โปรดติดต่อผู้ผลิตอุปกรณ์ล่วงหน้า) |
แหล่ง: |
เฟสเดียว AC220V±10%, กำลังสูงสุด 4.5KVA |
ประเภทของผลิตภัณฑ์แปรรูป: |
QFN、DFN、BGA、LGA、FC、MEMS，แผ่น BT ลูกปัดไฟ LED และวัสดุอื่น ๆ ที่มีลักษณะทางกายภาพเหมือนกัน |
อุณหภูมิการทำงานของอุปกรณ์: |
23°C±2°C |
ขนาด: |
580 มม.*910 มม.* 1650 มม |
น้ําหนัก: |
500KG |
ความหนาสูงสุดของชิ้นงานที่สามารถตัดได้: |
4mm ((โปรดติดต่อผู้ผลิตอุปกรณ์ล่วงหน้า) |
แหล่ง: |
เฟสเดียว AC220V±10%, กำลังสูงสุด 4.5KVA |
ประเภทของผลิตภัณฑ์แปรรูป: |
QFN、DFN、BGA、LGA、FC、MEMS，แผ่น BT ลูกปัดไฟ LED และวัสดุอื่น ๆ ที่มีลักษณะทางกายภาพเหมือนกัน |
อุณหภูมิการทำงานของอุปกรณ์: |
23°C±2°C |
1 ความต้องการและปริมาตรทางเทคนิคของสิ่งแวดล้อมในการใช้อุปกรณ์

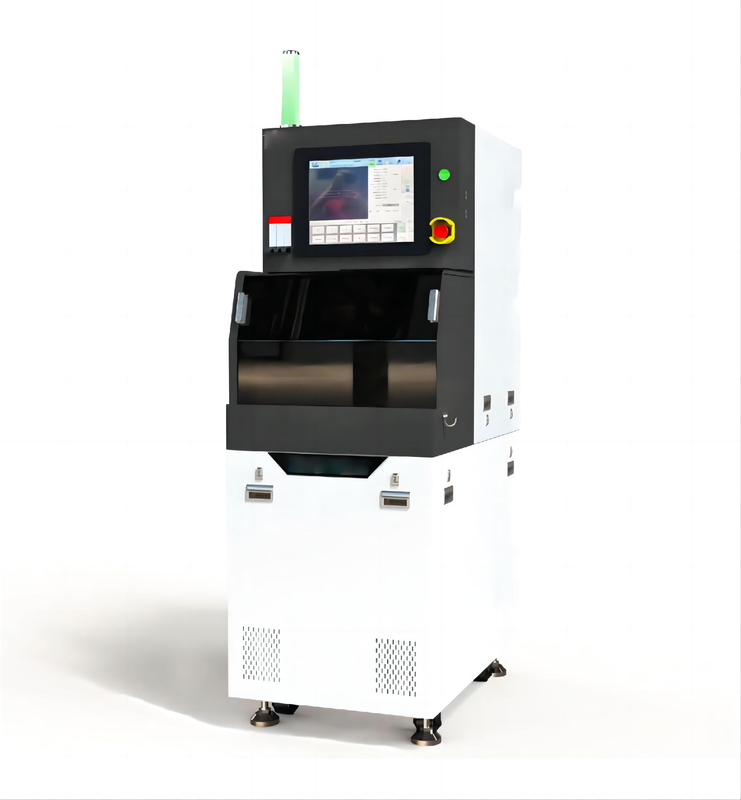

YSL3600 เครื่องตัดความแม่นยําแบบตัดประสิทธิภาพแกนเดียว; ขนาดชิ้นงานการประมวลผลสูงสุดคือ 150 * 150 มม., เหมาะสําหรับวัสดุพื้นฐานการบรรจุขนาดเล็ก, การตัดวัสดุอ่อน,การบรรจุและถอดของด้วยมือ, การส่งอัตโนมัติและการตั้งตําแหน่ง, การตัดการปรับตรงอัตโนมัติ
1.เครื่องเขียนต้องติดตั้งโดยไม่มีการสั่นสะเทือนที่เห็นได้ชัด ทําความสะอาดห้องโดยไม่ต้องมีก๊าซที่ก่อให้เกิดการทําลายและสนามแม่เหล็กที่แข็งแรง อุณหภูมิการทํางานระหว่าง 20 และ 25 °C และคงที่ความชื้นสัมพันธ์ < 60%ไม่มีการดึงดูด
2อากาศกดที่ใช้โดยเครื่องเขียนควรสะอาดโดยไม่ใช้น้ํามันและน้ํา และอากาศกดต้องกรองผ่านเครื่องแห้งเย็น
3คุณภาพของน้ําเย็นในการตัดของเครื่องตัดจะต้องสะอาด โดยไม่มีสิ่งสกปรก และอุณหภูมิน้ําจะต้องอยู่ในระดับ 16-20 °Cและความผันผวนของอุณหภูมิน้ําน้อยกว่าหรือเท่ากับ ± 1 °C ; อุณหภูมิของน้ําที่สูงเกินไปอาจทําให้แกนตัดแตก, ผิวหนังสลาย, ปีกและการตัด; อุณหภูมิของน้ําของเครื่องตัดต้องอยู่ในช่วง 9-16 °C,และความผันผวนของอุณหภูมิน้ําน้อยกว่าหรือเท่ากับ ± 2 °C ; อุณหภูมิน้ําที่สูงเกินไปอาจทําให้หมึกละลาย, การตัดกลับและการตัดแตก (ความแตกต่างจากอุณหภูมิห้องพักอยู่ใน ± 3 °C เพื่อหลีกเลี่ยงการปรับอากาศมากเกินไป)
4คุณภาพของน้ําของน้ําเย็นหมุนที่ใช้ในเครื่องเขียน ควรสะอาดและไม่มีสารสกปรก อุณหภูมิของน้ําควรอยู่ในระยะ 12-20 °Cและความผันผวนของอุณหภูมิน้ําน้อยกว่าหรือเท่ากับ ± 1 °C ถ้าอุณหภูมิของน้ําเกินมาตรฐาน มันอาจส่งผลกระทบต่อการเย็นของสปินด์คุณภาพการตัดที่ไม่ดีและสภาพอื่น ๆ. (กับอุณหภูมิห้องและอุณหภูมิการตัดภายใน ± 3 °C)
5เนื้อหาน้ํามันจากแหล่งก๊าซต่ํากว่า 0.5mg / m3
| หลัก ปริมาตร | |
| มิติการออกแบบ | 580mm × 910mm × 1650mm |
| น้ําหนัก | ประมาณ 600 กก. |
| ความหนาสูงสุดของชิ้นงานที่สามารถตัดได้ | 4mm ((โปรดติดต่อกับผู้ผลิตอุปกรณ์ล่วงหน้า) |
| ประเภทของผลิตภัณฑ์ที่สามารถแปรรูป | QFN,DFN,BGA,LGA,FC,MEMS,LED แผ่น BT กระบอกแสงและวัสดุอื่น ๆ ที่มีลักษณะทางกายภาพเดียวกัน |
| แหล่ง | แรงไฟฟ้าระยะเดียว AC220V±10% พลังงานสูงสุด 4.5KVA |
|
อากาศดัน |
ความดันอากาศกดที่ให้บริการ: มากกว่า 0.6MPa, ความสับสนของความดันต่ํากว่า 0.02MPa |
| ความดันการทํางานของอุปกรณ์:0.55-0.6MPa | |
| ปริมาณการบริโภคสูงสุด: 200 ลิตร/นาที | |
| ความแม่นยําการกรอง: 0.01μm/99.5% สะอาดและไม่ใช้น้ํามันอากาศกด | |
|
น้ําเย็น |
ความดัน:0.2-0.3MPa |
| สูงสุดการบริโภค20.0 ลิตร/นาที | |
| อุณหภูมิ: 17 °C ± 2 °C (ตามการปรับพลังงานที่ต้องการของวัสดุการแปรรูป อุณหภูมิที่ต่ํากว่า | |
| ตัดน้ํา | ความดัน:0.2-0.3MPa |
| สูงสุดการบริโภค60.0 ลิตร/นาที | |
| อุณหภูมิ:10°C-16°C ((เมื่ออุณหภูมิของน้ํามีความต้องการพิเศษ กรุณาติดต่อผู้ผลิตอุปกรณ์ล่วงหน้า) | |
| อากาศออก | การปล่อยอากาศทั้งหมดของอุปกรณ์:1.5 m3/นาที |
| ความเร็วอากาศของอุปกรณ์ออกอากาศ:> 17 m/s | |
| ความร้อนในการทํางานของอุปกรณ์ | 23°C±2°C |
| ความชื้นสัมพัทธ์ของสิ่งแวดล้อม | 40%-60%, ไม่มีการดึงดูด |
| สถานที่วางอุปกรณ์ | ระยะห่างจากแหล่งสั่นสะเทือน ระยะห่างจากลมแรง ฝุ่น คันน้ํา เครื่องคันน้ํามัน |
2,
2ระบบตัด
| แกน X การตัด ปริมาตร | |
| ระบบการนําและการขับเคลื่อน | เครื่องยนต์: เครื่องยนต์ AC servo |
| คู่มือ: สายทางนําและสกรูลูกกลม | |
| พื้นที่ตัด | ประสิทธิภาพตัดภูมิภาค φ150mm |
|
กําหนดขอบเขตของ ขนาดของชิ้นงาน |
ขนาดสูงสุด 150 มิลลิเมตร |
| ขั้นตอนเดียว 0.001mm | |
|
ความเร็ว |
ความเร็วสูงสุด 600mm/s |
| ความเร็วการกลับ 600mm/s | |
| ระยะการตั้งค่าความเร็วตัด:0.1 มิลลิเมตร/วินาที - 400 มิลลิเมตร/วินาที | |
| อัตราความละเอียด | 0.001 มิลลิเมตร |
| ระบบควบคุม | มอเตอร์เซอร์โวเอซี |
| แกน Y การตัด ปริมาตร | |
| ระบบการนําและการขับเคลื่อน |
เครื่องยนต์: เครื่องยนต์ AC servo |
| คู่มือ: สายทางนําและสกรูลูกกลม | |
| พื้นที่ตัด | พื้นที่ตัดที่มีประสิทธิภาพ φ150mm |
| กําหนดขอบเขตของขนาดชิ้นงาน |
ขนาดสูงสุด 150 มิลลิเมตร |
| ขั้นเดียว 0.0001mm | |
| ความเร็ว | ความเร็วสูงสุด 200mm/s |
| ระยะการตั้งค่า step-in | 0 ถึง 300 มม. |
| อัตราความละเอียด | 0.0001mm |
| ระบบควบคุม | ระบบวงจรปิดของ AC servo มอเตอร์ + กําหนดการเครือ |
| ความแม่นยําของขั้นตอน |
ความแม่นยําในขั้นตอนเดียว0.002 มิลลิเมตร/5 มิลลิเมตร |
| ความผิดพลาดสูงสุดตลอดกระบวนการ:0.005 มิลลิเมตร/150 มิลลิเมตร | |
| แกน Z การตัด ปริมาตร | |
| ระบบการนําและการขับเคลื่อน |
เครื่องยนต์: เครื่องยนต์ AC servo |
| คู่มือ: สายทางนําและสกรูลูกกลม | |
| ความเร็วสูงสุด | 30mm ((เมื่อติดตั้ง φ 55.56 ด้ายแข็ง, ด้ายเป็นประมาณ 16.5mm จากแผ่นการทํางาน) |
| ความเร็ว | ความเร็วสูงสุด 30mm/s |
| ความหนาขั้นต่ําของถ้วยดูด | 14 มิลลิเมตร |
| ความหนาตัดสูงสุด | 4 มม. |
| อัตราความละเอียด | 0.0001mm |
| ความแม่นยําการตั้งตําแหน่งซ้ํา | 0.001 มิลลิเมตร |
| ระบบควบคุม | มอเตอร์เซอร์โวเอซี |
| แกน θ การตัด พาราเมราคา | |
| ระบบขับเคลื่อน | มอเตอร์: DD มอเตอร์ |
| ความเร็วสูงสุด | 360° ((100° ตรงกับทิศทางนาฬิกา ในระยะ 0 ถึง 360° ตรงกับทิศทางนาฬิกา) |
| ความเร็ว | ความเร็วสูงสุด 180°/s |
| อัตราความละเอียด | 0.0005 ° |
| ระบบควบคุม | เครื่องปรับมุมหมุน |
| สปินด์ การตัด ปริมาตร | |
| แกนหลัก | หมุน: หมุนอากาศแรงดันสูง |
| มอเตอร์: DC | |
| อัตราการหมุน | 6000 รอบ / นาที - 40000 รอบ / นาที |
| พลัง | 1.5kw |
| ใบมีดสามารถติดตั้งได้ | มีดอ่อน (ช่วงความกว้าง φ 49mm ~ φ 60mm) |
| ความต้องการความดันไฟฟ้า | 0.55MPa - 0.6 MPa |
| กล่องฉีด | ปกปิดฉีดแบบมาตรฐานด้วยฉีดตรงและฉีดข้าง |
| การติดตั้งแบบไม่จํากัดของช่องล้าง | |
| อื่นๆ | การติดตั้ง spindle ใช้โครงสร้างการประกอบ |
| CCD ภาพ ระบบ | |
| ระบบ | ระบบการจับตามองที่พัฒนาขึ้นจากกราฟิกเป้าหมายของกล้อง HD |
|
หน้าที่ |
โครงสร้างกล้องพลังงานสูง |
| ระบบแหล่งแสง: แหล่งแสง LED แสงตรง + แสงวงแหวน | |
| การปรับความเข้มของแสงโดยอัตโนมัติ | |
| การจัดตําแหน่งอัตโนมัติ | |
| ความแม่นยําของการจัดอันดับ | ± 1 พิกเซล |
| ขนาดชิปที่มีอยู่ | และ 0.2 มิลลิเมตรหรือมากกว่า |
|
กราฟ อัตราการยอมรับ |
อัตราการผ่าน> 98% โดยไม่มีการระบุความผิดพลาด |
| อัตโนมัติการระบุกราฟิกทําให้ช่วงการเปลี่ยนแปลงมุมสินค้า: ภายใน 5 ° | |
| อื่นๆ ฟังก์ชัน | |
| หน้าจอสัมผัส | หน้าจอสัมผัส LCD ขนาด 15 นิ้ว |
| หลอดเตือน | ด้านบนของอุปกรณ์ได้รับการจัดสรรด้วยสีแดง, เหลืองและสีเขียวสามสีไฟสัญญาณและซอง |
|
การป้องกันและเตือนอุปกรณ์ |
ฟังก์ชันป้องกัน: ในระหว่างการขาดไฟฟ้า ผลิตภัณฑ์และใบมีดสามารถป้องกันจากความเสียหายได้อย่างมีประสิทธิภาพ |
| หม้อหลักสามารถถูกคุ้มกันจากความดันอากาศที่ไม่เพียงพอหรือการส่งอากาศที่ขาด | |
| เมื่อปริมาณน้ําที่ให้กับสปินด์ไม่เพียงพอ เครื่องเตือนจะหยุด และการฉีดน้ําโดยตรงและการฉีดน้ําข้าง ๆ สามารถตัดออกโดยอัตโนมัติ | |
| การตัดน้ํา สะดุดสัญญาณเตือน | |
| เต็มเวลาใช้งานของใบมีด (สามารถถอนออกหลังจากการเตือน, หลังจากการประมวลผลชิ้นปัจจุบัน, ไม่สามารถเริ่มต้นชิ้นต่อไป) | |
| องค์ประกอบสูบทุกชิ้นมีระดับสูบไม่เพียงพอ จะทําให้เกิดสัญญาณเตือน | |
| การป้องกันสัญญาณเตือนการอ้วนของสปินด์ | |
| ค่าความแตกต่างความสูงในการวัดหลายครั้ง เป็นสัญญาณเตือนขนาดใหญ่เกินไป | |
| เมื่อประตูอุปกรณ์ไม่ได้ปิด การตัดไม่สามารถดําเนินการต่อไป | |
| การเคลื่อนไหวของอุปกรณ์ | ด้านล่างของอุปกรณ์มีรองเท้าดึงแรงกระแทกสําหรับการปรับระดับและบรรทุกม้วนสําหรับการเคลื่อนไหว |
| USB | USB30 |
|
UI ของโปรแกรม |
อินเตอร์เฟซภาษาจีน ที่สามารถเก็บไฟล์การประมวลผล และไฟล์ Blade ได้หลายครั้ง |
| รองรับการตัดหลายชิ้น | |
| การตรวจสอบสามารถหยุดในเวลาใด ๆ ระหว่างกระบวนการตัด | |
| มีโหมดการตัดครึ่งอัตโนมัติ | |
|
หลังจากการตั้งค่าการอ่านสินค้าสามารถโดยอัตโนมัติเสร็จสิ้นการปรับปรุงก่อน, การระบุกราฟอัตโนมัติของมีดและโดยอัตโนมัติดําเนินการตัด ในหลายวิธี |
|
| การดําเนินงานอัตโนมัติของการชําระค่าชําระค่าชําระค่าชําระค่าชําระค่าชําระค่าชําระค่าชําระค่า | |
| โหมดตัด: มีโหมดตัดอัตโนมัติและโหมดตัดครึ่งอัตโนมัติ | |
| ความเร็วการเคลื่อนไหวของ X, Y, θ และอื่น ๆ ระหว่างการทํางานการจัดอันดับสามารถกําหนดโดยผู้ใช้เอง | |
| ตัดฝาครอบ | การตัดน้ําสเปรย์ ก่อนและหลังการตั้งค่าสเปรย์ |
| ผ้าม่านอากาศน้ํา | ผ้าม่านน้ําและอากาศถูกติดตั้งอยู่ในกลางของช่องตัดและส่วนของกล้องจุลินทรีย์ |
| ระบบสูญเสีย | เครื่องกําเนิดความว่าง |
| เครื่องวัดระบายน้ําตัด | เครื่องวัดกระแสกล |
3ความแม่นยําและผลงานของอุปกรณ์
| ความแม่นยํา และ ผลงาน | |
| ความเรียบ XY | 0.005mm / 150mm ((แจ้งล่วงหน้าเมื่อตัดขนาดใหญ่) |
| ความเรียบของแผ่นทํางาน | 0.01mm/Φ150mm |
| ความตั้งของแกน XY | 0.01 มิลลิเมตร/150 มิลลิเมตร |
| ความแม่นยําของขั้นตอนแกน Y | ขั้นตอนเดียว 0.002 / 5 มม |
| การเดินทางทั้งหมด 0.005 / 150 มม. | |
|
แฟลนซ์ spindle เป็นขนานกับ แกน X |
0.001mm / 30m หรือ 0.005mm / 150mm |
| ความแม่นยําการตั้งตําแหน่งซ้ําในแกน Z | 0.001mm / 50 ครั้ง |
4บริการเทคนิคและบริการหลังการขาย
1ให้ชุดคู่มือการใช้งานและใบรับรองคุณภาพอุปกรณ์
2ฝ่าย B จะรับผิดชอบสําหรับการบํารุงรักษาและการสนับสนุนทางเทคนิคหลังการขายระยะเวลาการรับประกันฟรีของเครื่องจักรทั้งหมดคือ 18 เดือน (ยกเว้นความเสียหายที่เกิดจากการใช้งานที่ประดิษฐ์หรือไม่ถูกต้อง)
3การฝึกอบรมทางเทคนิคจะดําเนินการให้กับบุคลากรทางเทคนิคและผู้ประกอบการของพรรค Aรวมถึงหลักการพื้นฐานและขั้นตอนการทํางาน ข้อควรระวังในการใช้วิธีการบํารุงรักษาประจําวัน และฟังก์ชันของโปรแกรมแอพลิเคชั่น
4.พรรค B ให้การสนับสนุนทางเทคนิคฟรีกับพรรค A เป็นเวลานาน
| Tการสนับสนุนทางเทคนิคและบริการหลังการขาย | เนื้อหาบริการเฉพาะเจาะจงnd มาตรฐาน |
| การบํารุงรักษาอุปกรณ์ | การวินิจฉัยความผิดพลาดของเครื่องจักร |
| การบํารุงรักษาอุปกรณ์ในสถานที่ | |
| ให้อะไหล่ | จําหน่ายอะไหล่ต่าง ๆ สําหรับอุปกรณ์กับผู้ผลิตร่วมกัน |
| การบํารุงรักษาซอฟต์แวร์ | การติดตั้งระบบปฏิบัติการ |
| การติดตั้งระบบควบคุมอุปกรณ์ | |
| การฝึกปฏิบัติการอุปกรณ์ | การฝึกอบรมขั้นตอนการใช้งานอุปกรณ์พื้นฐาน |
| การฝึกซ่อมแซมอุปกรณ์พื้นฐาน | |
| บริการแลกเปลี่ยนเทคนิคและแจ้งข่าว | การควบคุมการปรับปรุงระบบโปรแกรม |
| ประกาศสินค้าใหม่ | |
| ประกาศสําคัญเกี่ยวกับการจัดงาน | |
| การ รับใช้ ใน สาขา | ให้บริการในสถานที่สําหรับบุคลากรหลังการขายมืออาชีพ |
5การติดตั้ง การใช้งานและการรับ
1.พรรค B จะรับผิดชอบสําหรับการติดตั้งและการใช้งานของสินค้าทั้งหมด โดยไม่คิดค่าใช้จ่าย ส่วน A จะรับผิดชอบในการก่อสร้างพื้นฐานของ อุปกรณ์และให้ความช่วยเหลือที่จําเป็นกับพรรค B ในการติดตั้งและแก้ไขความผิดพลาดฝ่าย B จะดําเนินการติดตั้งและเปิดใช้งานภายใน 3 วันหลังจากได้รับ การแจ้งจากพรรค A
2การรับรองอุปกรณ์จะดําเนินการโดยพรรค A. หลังจากการรับรองตัวแทนของทั้งสองฝ่ายต้องลงนามในรายงานการรับเพื่อยืนยัน
6การบรรจุและการขนส่ง
1กล่องบรรจุอาหารเหมาะสําหรับการขนส่งระยะไกล กันความชื้น ป้องกันสนิม ป้องกันกระแทกการให้ความมั่นใจว่าฟังก์ชันของผลิตภัณฑ์หลังจากการมาถึง.
2.รูปแบบการขนส่ง: การขนส่งทางบก
