รายละเอียดสินค้า
สถานที่กำเนิด: จางซึ
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
หมายเลขรุ่น: วายเอสเค
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 12800~22800
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: 3 วัน ถึง 7 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union
สามารถในการผลิต: 50 ชุด/ เดือน

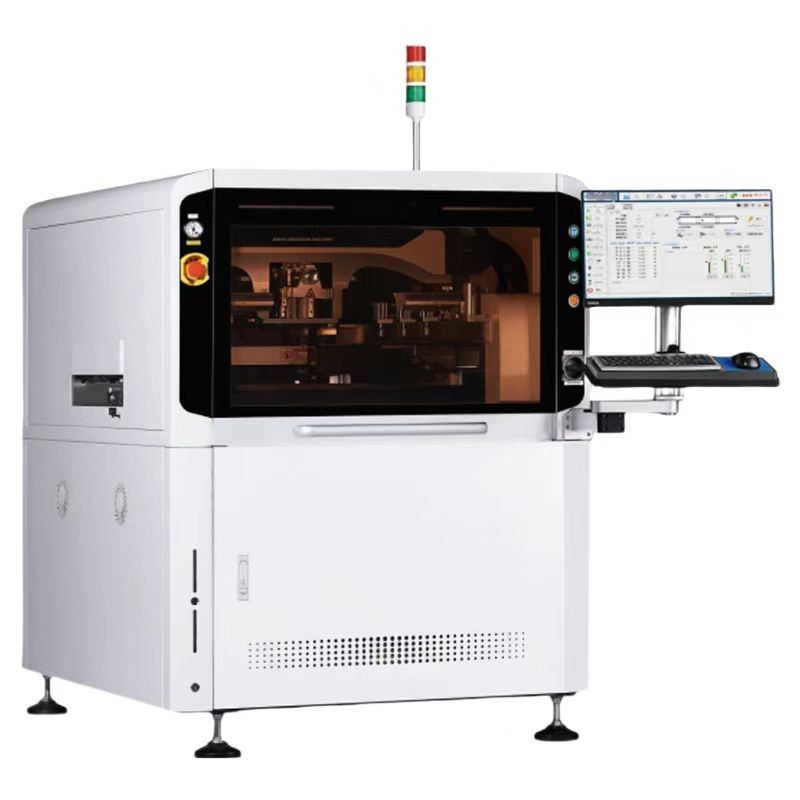

เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์ PCB
| 性能MachinePerformance การทํางานของเครื่อง | |
| 重复定位精度 ความแม่นยําตําแหน่งซ้ํา | ±12.5um@6o CPK≥2.0 |
| 重复印刷精度 ความแม่นยําการพิมพ์ | ±22um@6o CPK≥2.0 |
| NCP-CT ((ไม่含清洗及印刷) | 7s |
| HCP-CT ((含清洗及印刷) | 18 ชิ้น/ชิ้น |
| 制程CT | 4 นาที |
| 转线CT | 2 นาที |
| 基板处理参数 สับสราท การแปรรูป pอาราเมตร | |
| 最大基板尺寸 ขนาดแผ่นสูงสุด | 400*340mm สามารถขยายได้:530*340mm ((ตัวเลือก) |
| ขนาดเบอร์ขั้นต่ําที่สุด | 50*50 มิลลิเมตร |
| 基板厚度 ขนาด ความหนาของแผ่น | 0.4 ~ 6 มิลลิเมตร |
| 取像机械范围 กล้อง กล้องกล | 528*340 มิลลิเมตร |
| 最大基板重量 น้ําหนักแผ่นสูงสุด | 4 กิโลกรัม |
| 基板边缘间隙 ความว่างด้านขอบแผ่น | 2.5 มม. |
| 过板高度 ความสูงของบอร์ด | 15 มิลลิเมตร超出特制顶pin |
| ความสูงการขนส่ง ความเร็วการขนส่ง | 900±40 มม |
| ความเร็วในการขนส่ง (max) ความเร็วในการขนส่ง | 分段控制,1500mm/s ((Max) |
| ช่องทางขนส่งทิศทางขนส่ง | 一段式 รางขนส่ง 1 ขั้น |
|
ทิศทางการส่ง |
左至右 ซ้ายไปขวา |
| 右至左ขวาไปซ้าย | |
| เข้า-ออกเหมือนกัน | |
|
基板支?? 方法 ระบบสนับสนุน |
磁性顶针 จักรมนิยม |
| 等高块 สปอร์ตบล็อก | |
| 手动调节顶升平台มือ โต๊ะขึ้นลง | |
|
基板?? 持 โบร์ดค่าย |
มือกระชับแบบยืดหยุ่นบนแผ่นมือ |
| 柔性边 หนวดด้าน | |
| 印刷参数การพิมพ์ ปริมาตร | |
| ความเร็วในการพิมพ์ ความเร็วในการพิมพ์ | 10 ~ 200 มม/วินาที |
| 印刷压力 ความดันการพิมพ์ | 0.5~10Kg |
| 模式印刷โหมดการพิมพ์ | 单或双?? 刀印刷 หนึ่ง/สองครั้ง |
| ชนิดของดาบ | หน่วยงานการตรวจสอบ |
| 脱模距离สนาปอฟ | 0 ~ 20 มม. |
| 脱模速度สนาป-สปีด | 0~20mm/sec |
| ขนาดกรอบเหล็ก ขนาดกรอบแบบ | 470*370mm~737*737mm ((หนา: 20-40mm) |
| ช่องทางการตั้งตั้งของเครือเหล็ก | 自动Y方向定位 อัตโนมัติ Y-ทิศทางการตั้งตําแหน่ง |
| 清洗参数 การทําความสะอาด ปริมาตร | |
| ช่องทางล้าง ระบบล้าง | 干擦,湿擦,真空 หนาวแห้ง,เปียก วากูม 3 รูปแบบ |
| 高速清洗 การทําความสะอาดความเร็วสูง | การทําความสะอาดแบบบูรณาการ |
| 清洗系统 ระบบทําความสะอาด | 侧喷淋式ชนิดฉีดข้าง |
| 清洗行程 การทําความสะอาด | 依据基板长宽 อัตโนมัติ生成 อัตโนมัติการสร้าง |
| ทําความสะอาด | 后置清洗 ทําความสะอาดหลัง |
| ความเร็วในการล้าง ความเร็วในการล้าง | 10-200mm/วินาที |
| 清洗液用量 การบริโภคของเหลวทําความสะอาด | อัตโนมัติกําเนิด, มือถือสามารถปรับ |
| จํานวนกระดาษล้าง | อัตโนมัติกําเนิด, มือถือสามารถปรับ |
| 影像参数วิชั่น ปริมาตร | |
| 影像视域 ซีซีดี FOV | 10*8mm |
| 相机类型ชนิดกล้อง | กล้องดิจิตอล 130 หมื่นพิกเซล |
| ระบบกล้อง | 上下成像.光源无极调节 ล็อคขึ้น/ลงโปติกส์โครงสร้าง |
| 取像CT ((流光) กล้องเวลา | 150ms |
|
基准点类型ประเภทเครื่องหมายความมั่นใจ |
標準形状基准占据Standard Fiducial Mark Shape หลักฐานรูปแบบ |
| เช่น: 圆形,方形,?? 形,十字圆,平方,เพชร,กราส | |
| ¥ 盘及异形 แพ๊ดและโปรไฟล์ | |
| ขนาดเครื่องหมาย ขนาดเครื่องหมาย | 0.3-6 มิลลิเมตร |
| จํานวนเครื่องหมายหมายเลขเครื่องหมาย | สูงสุด 4 ชิ้น |
| 防呆点数量 อยู่ห่างจากnumbei | สูงสุด 1 ชิ้น |
| อุปกรณ์ แฮร์ดแวร์ต์ แซมบิล ปริมาตร | |
| 功率要求 แหล่งพลังงาน | AC:220 ± 10%,50/60Hz 2.2KW |
| 压缩空气要求 ความดันอากาศ | 4~6Kgf/cm2 |
| 耗气量การบริโภคลม | ประมาณ 5 ลิตร/นาที |
| ภูมิอากาศทํางาน อุณหภูมิการทํางาน | -20°C~+45°C |
| หนาวของสภาพแวดล้อมการทํางาน | 30% ~ 60% |
| 机器高度 ((去除三色灯) ขนาดของเครื่อง ((ไม่มีไฟหอคอย) | 1460 มม. |
| 机器长度X方向 เครื่องยาว | ขนาด: |
| 机器宽度Y方向 ความกว้างของเครื่อง | ขนาด 1380 มม. |
| 机器重量 น้ําหนักเครื่องประมาณ | ประมาณ 900Kg |
| 设备承重要求 ความต้องการในการแบกภาระของอุปกรณ์ | 650 กิโลกรัม/ม |
1รุ่นเครื่อง: YSK
2ขนาดอุปกรณ์: 1380 ((ยาวด้านหน้า) * 1150 ((ความลึกด้าน) * 1460 ((ความสูง) มม
3. แหล่งไฟฟ้าหลัก: AC:220±10%,50/60HZ แหล่งไฟฟ้าคงที่ 3KW ด้วยกระแสไฟฟ้าปริมาณ, ประเภทปุ่ม: นิ้ว
อินเตอร์เฟซไฟฟ้าแสดงให้เห็นดังต่อไปนี้
4. การอํานวยอากาศหลัก: แหล่งอากาศอุตสาหกรรมที่มีความดันคงที่ 4.0 ~ 6kgf / cm2 กว้างท่อก๊าซ 6mm / 8mm / 10mm / 12mm การเชื่อมต่อด้านหน้าของท่ออากาศ
หัวเป็นสากล, และข้อต่อด้านหลังสามารถสอดคล้องกับขนาดของท่อแก๊ส
5น้ําหนักของเครื่องประมาณ 900 กิโลกรัม
