รายละเอียดสินค้า
สถานที่กำเนิด: จางซึ
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
หมายเลขรุ่น: YSL-Z5P
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 12800~17800
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: 7 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union
สามารถในการผลิต: 10 ชุด/เดือน
กล้อง: |
กล้องสี 5MP: 20μm (15μm、10μmสำหรับตัวเลือก) |
โคมไฟบ้าน: |
บ้านหลอดไฟ LED RGB 3Rngs พร้อมออปติคอลโคแอกเชียลพิเศษสำหรับตัวเลือก |
ขนาด PCB: |
25×25mm~480×330mm สามารถทำให้ขนาดใหญ่ขึ้นได้ตามความต้องการของลูกค้า |
ความหนาของ PCB: |
0.5 มม.-5.0 มม |
PCB Warp Toleranoe: |
±2มม |
กล้อง: |
กล้องสี 5MP: 20μm (15μm、10μmสำหรับตัวเลือก) |
โคมไฟบ้าน: |
บ้านหลอดไฟ LED RGB 3Rngs พร้อมออปติคอลโคแอกเชียลพิเศษสำหรับตัวเลือก |
ขนาด PCB: |
25×25mm~480×330mm สามารถทำให้ขนาดใหญ่ขึ้นได้ตามความต้องการของลูกค้า |
ความหนาของ PCB: |
0.5 มม.-5.0 มม |
PCB Warp Toleranoe: |
±2มม |

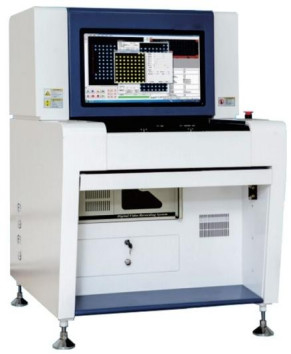

YSL-Z5P อุปกรณ์ตรวจสอบแสงอัตโนมัติเต็ม ความละเอียดสูง AOI ออฟไลน์
สินค้า ลักษณะ
อัลการิธม์และเทคนิคหลายแบบ
การตรวจสอบพร้อมกันสําหรับหลายแผ่น และการสลับการตรวจสอบ 2 ด้านของแผ่น (องค์ประกอบด้านบนและด้านล่าง) ช่วยเพิ่มประสิทธิภาพการตรวจสอบ
บาร์โค้ดกล้องฉลาด ระบบระบุ. ((สามารถระบุ 1D&2Dบาร์โค้ด)
ระบบติดตามเครื่องจักรหลายเครื่อง สามารถรู้ดีถึงสภาพการผลิตทั้งหมด
การเขียนโปรแกรมและการแก้ไขข้อผิดพลาดทางไกลทําให้โปรแกรมง่ายขึ้นและ
| 技术参数 มากกว่าเทคนิค ปารามิเตอร์ | |||
|
类别 ประเภท |
项目 รายการ |
规格参数 รายละเอียด |
|
|
ระบบจําแนกสายตา ระบบการจดจํา |
判別方法 การตรวจสอบ |
综合拥有权值成像数据差异分析技术, สีภาพการเปรียบเทียบ, สี矢量分析技术, 相似性, 二值化, การจําแนกตัวอักษร OCR, OCV 外形轮轮分析技术, 锡珠功能检测, 波峰插针检测 等多种算法 การใช้อัลการิทึมหลายอย่างแบบสังเคราะห์ เช่น WIDM เทคโนโลยีความแตกต่างภาพสี การวิเคราะห์เวกเตอร์สี ความคล้ายคลึง เทคโนโลยีการจัดการสองค่า DCR การวิเคราะห์คอนทัวร์เทคโนโลยีการตรวจสอบกลองผสมและวอล์ฟ DIP |
|
| กล้องกล้อง | กล้องสี 5 ล้านพิกเซล, ความละเอียด:20μm ((可选15μm,10μm) กล้องสี 5MP:20μm ((15μm,10μm สําหรับตัวเลือก) | ||
|
แหล่งแสง บ้านไฟ |
RGB 三色环形LED องค์ประกอบแสงแหล่งแสง 3RNGs RGB LED โคมไฟบ้าน, ด้วยออฟติก coaxial พิเศษสําหรับตัวเลือก |
||
| ความเร็วในการประมวลภาพ |
0201 รายการ 0201 ชิป |
≤10ms (ความสูงมาตรฐาน) | |
| mageความเร็วในการประมวลผล | 每画面处理时间 เวลาต่อภาพ | ≤170ms (ความสูงตามมาตรฐาน) | |
|
ผงทองแดง ความบกพร่องของ Paste Printig |
有无,偏斜,少锡,锡,断路,污染 ไม่ตรงกันดี อุดตัน ไม่เพียงพอ เปิดติด |
||
|
อะไหล่ขาด ปรับความผิดพลาด |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 หายไป ไม่ตรงกันดี หงุดหงิด หัวหิน โบลบอร์ด เปลี่ยนโพลเรต |
||
|
检测内容 อุปกรณ์ตรวจ |
อาการขาดแคลน ความบกพร่องของ solder |
锡多,锡少,连锡,脏污,虚?? อุดมสมบูรณ์ ไม่เพียงพอ สายเชื่อมสั้น มีคราบ สายเชื่อมเท็จ |
|
|
波峰 检测 การตรวจสอบการเชื่อมคลื่น |
多锡,少锡,短路,??,沙孔 อุดม, ไม่เพียงพอ, สั้น, เซลดเกิน, เซลดว่าง |
||
|
防静电措施 ป้องกันไฟฟ้า มาตรการป้องกันสแตตติก |
防静电插座,配防静电手环 ติดต่อไฟฟ้ากันสแตตติก วงบัวกันสแตตติก |
||
|
ระบบเครื่องจักร ระบบกลไก |
ขนาด PCB (L × H) ขนาด PCB | 25×25mm~480×330mm, ((可根据客户要求定制更大尺寸) สามารถทําขนาดใหญ่ตามความต้องการของลูกค้า | |
| P C B 厚 度 ความหนาของ PCB | 0.5 มิลลิเมตร-5.0 มิลลิเมตร | ||
|
P C B ราคาเพลง พีซีบี วอร์ป โทเลราโน |
± 2 มม.(มี?? อุปกรณ์ช่วย) | ||
|
ความสูงของชิ้น ความสะอาดของส่วนประกอบ |
TOP<28/ตัวเลือก:55mm;BOT<75mm | ||
|
最小零件 ส่วนพื้นที่ขั้นต่ํา |
20um: 0201 ชิป0.4 PitchlC, 15um: 01005 ชิป0.3 Pitch IC | ||
|
X,Y 平 台 X,YP แพลตฟอร์ม |
驱动设备 คนขับ | 交流伺服电机系统 แอคเซอร์โว ระบบ | |
|
定位精确 ออเรนเทชั่น |
< 10μm | ||
|
ความเร็วในการเคลื่อนย้าย ความเร็วในการเคลื่อนไหว |
700 มม/วินาที | ||
|
ระบบซอฟต์เวิร์ค |
หน่วยปฏิบัติการ S |
统 ยีสเทม |
Microsoft Windows 10 |
|
ระบบควบคุมการจําแนก |
特点 ลักษณะ |
การเรียกโปรแกรมอัตโนมัติ, การจําแนกอัตโนมัติด้านหน้าและด้านหลัง; รองรับการเขียนโปรแกรมไม่มีแผ่น; ปัจจัยการสื่อสารที่สมบูรณ์แบบ, ระบบบริหารการผลิตที่สามารถต่อต่อ; ปัจจัยข้อมูลที่สมบูรณ์แบบ ปัจจัยการแจ้งเตือน; รองรับรูปแบบฐานข้อมูลกลาง การเรียกโปรแกรมโดยอัตโนมัติ และระบุด้านบนหรือด้านล่างของ PCB ไม่สนับสนุนการเขียนโปรแกรม PCB การสื่อสารที่ฉลาดรองรับรุ่นฐานข้อมูลกลาง |
|
| การควบคุมและการรับรู้ |
操作 การปฏิบัติงาน |
การเขียนโปรแกรมแบบกราฟฟิก, การปฏิบัติง่าย ง่าย; กลไกหลายแบบ สามารถใช้งานได้อย่างอิสระ; สนับสนุนการเขียนโปรแกรมแบบ离线 และการสอบถามแบบ离线; สามารถสร้างรายงานสถิติโดยอัตโนมัติ การเขียนโปรแกรมกราฟิก การทํางานง่าย อัลการิทึมหลายตัวสามารถรวมกันได้อย่างอิสระ การสนับสนุนการเขียนโปรแกรมในสาย การแก้ไขข้อผิดพลาด: สร้างรายงาน SPC โดยอัตโนมัติ |
|
|
มาร์ค |
点数 หมายเลข |
可选择3个常用的Mark点或多个Mark点使用 | |
|
ความเร็วการจํา การ รู้ จัก ความ เร็ว |
0.5s/pcs | ||
| ควบคุมระบบ | คอมพิวเตอร์ |
คอมพิวเตอร์ควบคุมอุตสาหกรรม 17 CPU แมมโมรี่ 16G DDR แฮร์ดดิสก์ 2TB คอมพิวเตอร์อุตสาหกรรม 1 3 CPU, 1 3 CPU, แมมมรี่ 16G, แฮร์ดดิสก์ 2T |
|
|
显示 พีสปลา |
เครื่องแสดงจอเหลวขนาด 22 นิ้ว 22 นิ้ว TFT |
||
|
其它参数 อื่นๆ |
ขนาดเครื่องมือ ขนาดเครื่อง ((L × WxH) |
868 × 1055 × 1365 มิลลิเมตร | |
| 重量 น้ําหนัก | ~310kg | ||
|
ไฟฟ้า พลังงาน |
交流220伏特±10%, ความถี่50/60Hz, ความแรงจํากัด600W AC220V±10%, เฟสเดียว 50/60HZ,การใช้พลังงาน 600W |
||
|
การใช้สิ่งแวดล้อม การทํางาน |
温度10-40°C ความชื้น30- 80%RH อุณหภูมิ 10-40 °C ความชื้น 30-80% RH |
||
