รายละเอียดสินค้า
สถานที่กำเนิด: จางซึ
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

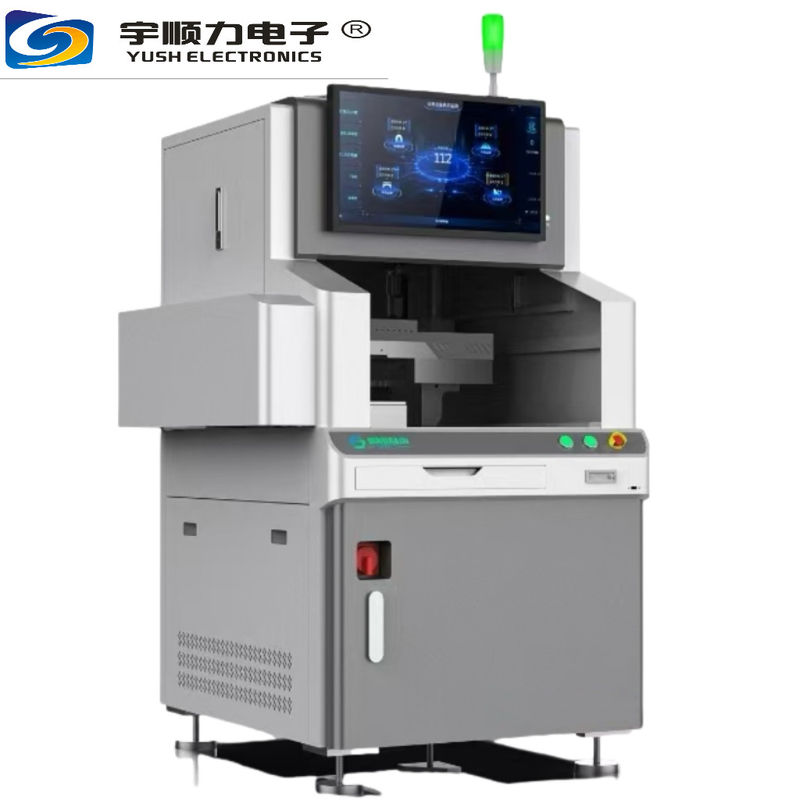

หมายเลขรุ่น: YS-320Y/ YS-320YT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD18000
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 3-5 วันก่อน
เงื่อนไขการชำระเงิน: L/C, D/P, T/T เวสเทิร์นยูเนี่ยน Paypal
สามารถในการผลิต: 100 ชุด
ขนาดบอร์ด PCB ที่ใช้งานได้: |
L*W: 50 × 50 ～ 320 × 250 มม. |
PCB บอร์ดที่ใช้งานได้ขนาดความหนาของบอร์ด PCB ที่ใช้งานได้: |
ความหนาของสารตั้งต้น： 0.8 ～ 3 มม. / พินความยาว： 3 มม. |
ความสูงของส่วนประกอบ: |
น้อยกว่า 100 มม. เหนือพื้นผิว / น้อยกว่า 50 มม. ต่ำกว่าพื้นผิว |
รูปร่างและเงื่อนไขของสารตั้งต้น: |
1. ขอบตำแหน่งพื้นผิว: มากกว่า 3 มม. จากขอบกระบวนการพื้นผิว \ n2. น้ำหนักรวมทั้งส่วนประกอบคือ 5 กิโลก |
เครื่องเผาหมึก: |
วัสดุเตาหมึก / ความจุ: วัสดุเหล็กเหล็กไทเทเนียมทั้งหมด / 12 กิโลกรัม ความจุของอาบน้ําหมึก: พลังงาน: |
กำลังอุ่นเครื่อง: |
อินฟราเรดอุ่น 1kw |
พลังงานทั้งหมด: |
AC 220V 3.5kW |
ข้อกำหนดของ N2: |
ความบริสุทธิ์ของไนโตรเจน： 99.999% ความดัน/การบริโภค： 0.5mpa/20ℓ/นาที ～ 30ℓ/นาที/1.2 ลูกบาศก์เมตร |
ช่องฉีด: |
0.5 มิลลิเมตร ความแม่นยําของน้ํายาจุลินทรีย์ นําเข้าจากญี่ปุ่น |
ความจุฟลักซ์: |
2 ลิตร |
แหล่งก๊าซ: |
0.5-0.7MPa |
ขนาดบอร์ด PCB ที่ใช้งานได้: |
L*W: 50 × 50 ～ 320 × 250 มม. |
PCB บอร์ดที่ใช้งานได้ขนาดความหนาของบอร์ด PCB ที่ใช้งานได้: |
ความหนาของสารตั้งต้น： 0.8 ～ 3 มม. / พินความยาว： 3 มม. |
ความสูงของส่วนประกอบ: |
น้อยกว่า 100 มม. เหนือพื้นผิว / น้อยกว่า 50 มม. ต่ำกว่าพื้นผิว |
รูปร่างและเงื่อนไขของสารตั้งต้น: |
1. ขอบตำแหน่งพื้นผิว: มากกว่า 3 มม. จากขอบกระบวนการพื้นผิว \ n2. น้ำหนักรวมทั้งส่วนประกอบคือ 5 กิโลก |
เครื่องเผาหมึก: |
วัสดุเตาหมึก / ความจุ: วัสดุเหล็กเหล็กไทเทเนียมทั้งหมด / 12 กิโลกรัม ความจุของอาบน้ําหมึก: พลังงาน: |
กำลังอุ่นเครื่อง: |
อินฟราเรดอุ่น 1kw |
พลังงานทั้งหมด: |
AC 220V 3.5kW |
ข้อกำหนดของ N2: |
ความบริสุทธิ์ของไนโตรเจน： 99.999% ความดัน/การบริโภค： 0.5mpa/20ℓ/นาที ～ 30ℓ/นาที/1.2 ลูกบาศก์เมตร |
ช่องฉีด: |
0.5 มิลลิเมตร ความแม่นยําของน้ํายาจุลินทรีย์ นําเข้าจากญี่ปุ่น |
ความจุฟลักซ์: |
2 ลิตร |
แหล่งก๊าซ: |
0.5-0.7MPa |
รูปแบบการทํางานของการผสมคลื่นเลือก
ระหว่างการปั่นเลือกออฟไลน์ ดอยปั่นถูกตั้ง
ขับในแกน X, Y และ Z เพื่อบรรลุการผสมผสมผสม PCB
การผสมผสานคลื่นเลือกแบบบูรณาการ
|
รายละเอียด |
YS-320Y/YS-320YT |
|
ขนาดแผ่น PCB ที่ใช้ได้ |
L*W: 50×50 ราคา 320×250 มิลลิเมตร |
|
ความหนาของแผ่น PCB ที่ใช้ |
ความหนาของพื้นฐาน:0.8?? 3 มิลลิเมตร / ความยาวของปิน:ภายใน 3 มิลลิเมตร |
|
ความสูงของส่วนประกอบ |
ต่ํากว่า 100 มิลลิเมตรเหนือพื้นฐาน / ต่ํากว่า 50 มิลลิเมตรใต้พื้นฐาน |
|
รูปแบบและสภาพของสับสราท |
1. ขอบการวางสับสราท: กว่า 3 มม. จากขอบกระบวนการสับสราท. n2. น้ําหนักรวมองค์ประกอบคือ 5 กิโลกรัม ดังต่อไปนี้ |
|
เครื่องเผาหมึก |
วัสดุเตาหมึก/ความจุ: วัสดุเหล็กเหล็กไทเทเนียมทั้งหมด / 12 กิโลกรัม ความจุของอ่างอาบน้ําทองเหลือง: พลังงาน: 4*500W, 2KW |
|
พลังการทําความร้อนก่อน |
อินฟราเรดการทําความร้อนก่อน 1KW |
|
พลังงานรวม |
AC 220V 3.5KW |
|
ความต้องการ N2 |
ความบริสุทธิ์ของไนโตรเจน:99.999% ความดัน/การบริโภค0.5MPa / 20l/min 30l/min 1.2 เมตรกลอง |
|
ช่องฉีด |
0.5 มิลลิเมตร ความแม่นยําของน้ํายาจุลินทรีย์ นําเข้าจากญี่ปุ่น |
|
ความจุ |
2 ลิตร |
|
แหล่งก๊าซ |
0.5-0.7Mpa |
|
กว้างภายในกระปุก |
φ 3mm ~ φ 20mm ขนาดที่สามารถปรับแต่งได้ |
|
ความสูงสูงสุด |
การปรับความสูงด้วยอัตโนมัติ |
|
การควบคุมระบบ |
PC+PLC ((windows+Huichuan) |
|
โปรแกรม |
การสนับสนุนการเขียนโปรแกรมสําหรับการผลิตภาพออนไลน์หรือออฟไลน์ |
|
วิดีโอเฝ้าระวัง |
การติดตามวีดีโอในเวลาจริงทําให้สะดวกสบายในการดูผลการปั่น |
|
พลังงานไฟฟ้า / พลังงาน |
ความแรงเริ่มต้น 220V ± 10 ขั้นตอนเดียว3.5KW |
|
น้ําหนัก |
120 กิโลกรัม (มีสับ 12 กิโลกรัม) |
|
YS-320Yมิติภายนอก |
L*W*H 910×980×1350 มิลลิเมตร (พร้อมกับจอ) |
|
YS-320YTขนาดภายนอก |
L*W*H 910×980×1500 มิลลิเมตร (รวมหน้าปกด้านบน) |
การเปรียบเทียบอุปกรณ์การผลิตแบบปกติ
|
โครงการ |
การผสมคลื่นทั่วไป |
หุ่นยนต์หมักเหล็ก |
เครื่องปั่นเลือก |
|
| |
|
|
||
| 1 |
พื้นที่ใช้งานการผลิต |
การผลิตจํานวนมาก/กระบวนการปกติ |
การเชื่อมชุดเล็ก / กระบวนการง่าย |
ชุดเล็ก / รุ่นหลายรุ่น ความต้องการคุณภาพการปั่นสูง |
| 2 |
บอร์ดวงจรหลายชั้น ความผ่านของหมึกผ่านรู
|
50% |
80% |
990.99% |
| 3 |
ความจุของอ่างอาบน้ําหมึก |
400-500 กิโลกรัม |
สายผสม |
12 กิโลกรัม |
| 4 |
ปริมาณของสลักที่ผลิตใน 8 ชั่วโมง |
5'8 กก. |
0.5 กิโลกรัม |
0.2 กิโลกรัม |
