รายละเอียดสินค้า
สถานที่กำเนิด: กวางดง
ชื่อแบรนด์: YUSH

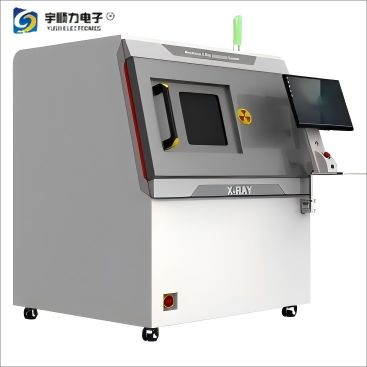

หมายเลขรุ่น: YS-X6600
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD38650
เวลาการส่งมอบ: 20 วันทำงาน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union
สามารถในการผลิต: 100
น้ําหนัก: |
1,170กก |
รุ่น: |
YS-X6600 |
ขนาดมาตรฐาน: |
540 มม.*450 มม. |
พลังงานทั้งหมด: |
1700w |
น้ําหนัก: |
1,170กก |
รุ่น: |
YS-X6600 |
ขนาดมาตรฐาน: |
540 มม.*450 มม. |
พลังงานทั้งหมด: |
1700w |
1การใช้งาน
| 1: หัวหิน | 2: อิเล็กทรอนิกส์รถยนต์ | 3: PCB อะ | 4: LED |
| 5: การตรวจสอบ BGA/QFN | 6: โหลดอัลลูมิเนียม | 7: โมลด์ | 8: ส่วนประกอบไฟฟ้าและเครื่องกล |
| 9: เมล็ดพันธุ์การเกษตรชีวภาพ | 10: ส่วนประกอบการบิน | 11: คานล้อ | 12: สาย/USB/พล็อก |
2ฟังก์ชันและลักษณะ
| หน้าที่ | ข้อดี |
| ท่อรังสีและตัวตรวจจับสามารถเคลื่อนไหวไปตามทิศทาง Zความเร็วของโต๊ะเคลื่อนไหวตามทิศทาง X-Y สามารถปรับ | ระยะการตรวจจับที่มีประสิทธิภาพที่ใหญ่ขึ้น ทําให้การขยายและประสิทธิภาพการตรวจจับของผลิตภัณฑ์ดีขึ้น |
| เครื่องตรวจจับภาพดิจิตอลความละเอียดสูงมุมชันคือ 60° ตัวอย่างสามารถสังเกตได้จากมุมมองที่แตกต่างกัน | ง่ายที่จะระบุความบกพร่องด้านของผลิตภัณฑ์และไม่บรรลุการตรวจจับมุมตาย |
| อายุยาวหลอดรังสี, ฟรีการบํารุงรักษาตลอดชีวิต | รับรองแหล่ง X-ray Hamamatsu ของญี่ปุ่นชั้นนําของโลก |
| สามารถตรวจพบความผิดพลาดที่น้อยกว่า 2.5μm ความแม่นยําการตรวจสอบซ้ําสูง | ง่ายที่จะจําแนกการบิดและแตกของสายทองของแพคเกจครึ่งตัวนํา |
| การวัด CNC แรงงานสามารถทดสอบโดยอัตโนมัติ, โปรแกรมการทดสอบสามารถแก้ไข | เหมาะสําหรับการตรวจสอบขนาดใหญ่และปรับปรุงประสิทธิภาพการตรวจจับ |
| พื้นที่ตรวจสอบขนาดใหญ่ สามารถใส่ตัวอย่างขนาดใหญ่ต่างๆ โต๊ะสามารถบรรจุสินค้า 10 กิโลกรัม | โต๊ะขนาดใหญ่สําหรับบอร์ดควบคุมอุตสาหกรรมขนาดใหญ่ สาย LED ยาวมาก และสินค้าอิเล็กทรอนิกส์สําหรับสาขาต่างๆ |
| วิวการนําทางขนาดใหญ่ โต๊ะจะเคลื่อนย้ายไปยังที่ที่คุณคลิกหนู | ใช้งานง่ายมาก พบความบกพร่องของวัตถุอย่างรวดเร็ว และปรับปรุงประสิทธิภาพการตรวจสอบ |
3ปริมาตรเทคนิคของฮาร์ดแวร์
| ประเภทหลอด | ท่อเอ็กซ์เรย์ไมโครโฟกัสที่ปิด |
| ความกระชับของท่อ | ความกระชับของท่อ |
| กระแสท่อ | 10-200uA(โปรแกรมจํากัด 89uA) |
| ขนาดจุดไฟ | 5-15μm |
| วิธีการเย็น | การเย็นด้วยการกระบวนการ |
| ประเภทของตัวตรวจจับ | เครื่องตรวจจับแผ่นดิจิตอล HD (FPD) |
| พื้นที่ถ่ายภาพ | 130mm*130mm |
| แมตริกซ์พิกเซล | 1536*1536 พิกเซล |
| มุมชัน | 0-60° |
| ความแม่นยําของการทดสอบซ้ํา | 3μm |
| ความเร็วในการตรวจสอบโปรแกรม | 3.0s/point (ไม่รวมเวลาบรรทุกและบรรทุก) |
| ขนาดมาตรฐาน | 540mm*450mm |
| พื้นที่ตรวจสอบที่มีผล | 500 มิลลิเมตร × 420 มิลลิเมตร |
| ความจุ | ≤5Kg |
| พื้นที่ปฏิบัติการ | Maus, keyboard, 2 รูปแบบการทํางาน |
| แผ่นลวดภายใน | พล็อตหมูหนา 5 มม (แยกรังสี) |
| ขนาด | 1245mm ((L) * 1230mm ((W) * 1900mm ((H) |
| น้ําหนัก | 1170Kg |
| พลังงานไฟฟ้า | AC 110-220V(+10%) ((พลังงานไฟฟ้าทั่วไประดับนานาชาติ) |
4ปริมาตรเทคนิคของซอฟต์แวร์
| BGA สั้น | กําหนดภาพ NG ล่วงหน้า โปรแกรมให้ความแตกต่างและจําได้โดยอัตโนมัติ |
| BGA โลดเท็จ | กําหนดภาพ NG ล่วงหน้า โปรแกรมให้ความแตกต่างและจําได้โดยอัตโนมัติ |
| การวัดพื้นที่ | กําหนดมาตรฐานขนาดพื้นที่ก่อน การทํางานของ NG |
| การวัดขนาด | ระยะทาง, ความโค้งของเส้นทอง, คม, มุม เป็นต้น |
| การตั้งตําแหน่งอัตโนมัติ | พลังงานบนโต๊ะ ปฏิบัติการอัตโนมัติศูนย์ ระบบรีเซ็ต |
| ระบบควบคุม | CNC การควบคุมอัตโนมัติ, คีย์บอร์ดการควบคุมด้วยมือ, หนู, 3 โหมดเป็นตัวเลือก |
5การควบคุมตาราง
1. ความเร็วของโต๊ะสามารถปรับโดยสเปซบาร์: ความเร็วต่ํา, ปกติและสูง
2การเคลื่อนไหวสามแกน X, Y, Z และมุมชันถูกควบคุมโดยคีย์บอร์ด
3. วิวนาวิกเตอร์ใหญ่, ภาพการนําทางที่ชัดเจน, ตารางจะย้ายไปยังที่ที่คุณคลิกหนู
6.CNC การเขียนโปรแกรม
1แค่คลิกเมาส์และคุณสามารถเขียนโปรแกรมได้
2. โต๊ะวัตถุเคลื่อนไหวตามทิศทาง X, Y สําหรับการตั้งตําแหน่ง; ท่อ X-ray และตัวตรวจจับเคลื่อนไหวตามทิศทาง Z สําหรับการตั้งตําแหน่ง
3โลตติจ์และกระแสที่ตั้งโดยโปรแกรม
4การตั้งค่าภาพ: ความสว่าง, ความแตกต่าง, การเพิ่มอัตโนมัติและการเปิดเผย
5ผู้ใช้สามารถเปลี่ยนเวลาหยุดในการแปลงโปรแกรมได้
6ระบบป้องกันการชนสามารถยกระดับความชันและการสังเกตของชิ้นงาน
7การวิเคราะห์ทางอัตโนมัติ สัดส่วนของช่อง, พื้นที่และความกลมของ BGA
7หลักการทํางานของรังสี X
