รายละเอียดสินค้า
สถานที่กำเนิด: เจียงซู
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE Mark
หมายเลขรุ่น: YS-900
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: business negotiation
รายละเอียดการบรรจุ: แพ็คเกจไม้
เวลาการส่งมอบ: 3 วันถึง 7 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 25 ชุด/ชุด ต่อเดือน
ขนาดกระดานสูงสุด: |
900*350mm |
ขนาดกระดานขั้นต่ำ: |
80*50mm |
ความหนาของบอร์ด: |
0.8*6mm |
น้ำหนักกระดานสูงสุด: |
10KG |
ระยะห่างขอบกระดาน: |
3.5mm |
ใช้ได้กับ: |
FPC และ PCB ชนิดอื่นๆ |
ขนาดกระดานสูงสุด: |
900*350mm |
ขนาดกระดานขั้นต่ำ: |
80*50mm |
ความหนาของบอร์ด: |
0.8*6mm |
น้ำหนักกระดานสูงสุด: |
10KG |
ระยะห่างขอบกระดาน: |
3.5mm |
ใช้ได้กับ: |
FPC และ PCB ชนิดอื่นๆ |
ระบบภาพและออปติคัล
การใช้ไฟวงแหวนสม่ำเสมอและแสงโคแอกเซียลความสว่างสูง พร้อมฟังก์ชั่นการปรับความสว่างที่สัญญาไว้ จากนั้นจุดมาร์คทุกประเภทสามารถจดจำได้ดี (รวมถึงจุดมาร์คที่ทนทาน) ใช้ได้กับการชุบดีบุก, ทองแดง, การชุบทอง, การพ่นดีบุก, FPC และอื่นๆ ชนิด PCB ที่มีสีต่างกันด้วยแบบจำลองทางคณิตศาสตร์ของ YUSH สามารถให้ความแม่นยำสูง
ส่วนต่อประสานการทำงานภาษาจีน / อังกฤษ

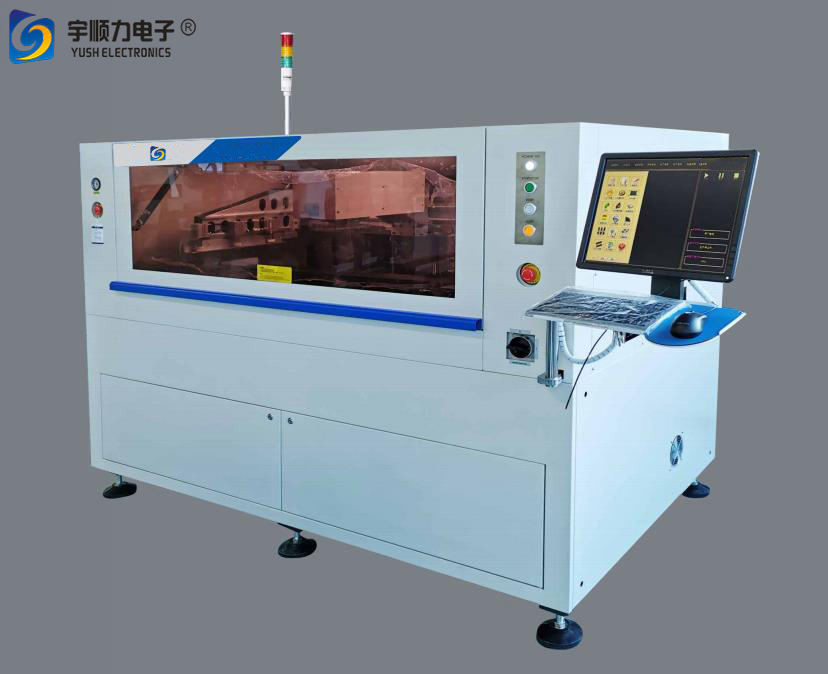

เครื่องใช้อินเทอร์เฟซระบบปฏิบัติการ windows XP/win 7 พร้อมซอฟต์แวร์ที่เป็นมิตรกับผู้ใช้ YUSH เลือกภาษาจีน/อังกฤษได้ เมนู/บันทึกการทำงาน/บันทึกการพังทลาย/การวินิจฉัยการแยกย่อย/การวิเคราะห์ข้อผิดพลาด/สัญญาณเตือนไฟ ฯลฯ
ระบบตรวจสอบและวิเคราะห์คุณภาพการพิมพ์แบบวางประสาน 2 มิติ
ระบบ 2D จะตรวจจับการตกตะกอนของการวางประสานทันที เช่น ส่วนเบี่ยงเบน ขาดการวาง วางพลาด วางรอยต่อ ฯลฯ และรับประกันคุณภาพการพิมพ์
สเต็ปปิ้งมอเตอร์แบบปรับได้ - หัวพิมพ์แบบลอยตัวที่ตั้งโปรแกรมได้
แพลตฟอร์มยาวที่ไม่ซ้ำกันและติดตามการออกแบบคงที่เพื่อให้แน่ใจว่า PCB สนับสนุนมีเสถียรภาพ priniting ปาดน้ำสั้นแนวนอน, เสถียรภาพแรงดัน, บันทึกวางประสาน
ระบบควบคุมไฟฟ้า
การกระจายวงจรไฟฟ้าและวงจรแก๊สอย่างปลอดภัยและเป็นระเบียบเรียบร้อย วงจรไฟฟ้าและทางเดินแก๊สอยู่ในแนวตั้งที่ด้านข้างทั้งสองข้างและด้านหลังของเครื่อง ซึ่งง่ายต่อการตรวจสอบและซ่อมแซม
ข้อมูลจำเพาะ:
| การประมวลผลพื้นผิว | |
| ขนาดกระดานสูงสุด | 900*350mm |
| ขนาดกระดานขั้นต่ำ | 80*50mm |
| ความหนาของบอร์ด | 0.8*6mm |
| น้ำหนักกระดานสูงสุด | 10KG |
| ระยะห่างขอบกระดาน | 3.5mm |
| ความสูงของบอร์ด | 15mm |
| ความสูงของการขนส่ง | 900±40mm |
| ความเร็วในการขนส่ง | 1500 มม. / วินาที (สูงสุด) |
| ทิศทางการขนส่ง | เวทีเดียว |
| ที่หนีบบอร์ด | ได้รับการจดสิทธิบัตรเหนือตัวหนีบด้านบน/ การหนีบด้านข้าง |
| ระบบสนับสนุน | Magnetic Pin / Support Block / โต๊ะขึ้น - ลงอัตโนมัติ |
| วิสัยทัศน์ | |
| CCD FOV | 10*8mm |
| ประเภทของเครื่องหมายประจำตัว | รูปร่างเครื่องหมาย Fiducial มาตรฐาน /Pad /Hole |
| ระบบกล้อง | ดูโครงสร้างออปติก uo/down |
| กล้องดิจิตอล CCD | |
| การจับคู่รูปแบบเรขาคณิต | |
| ประสิทธิภาพของเครื่อง | |
| ความแม่นยำของตำแหน่งซ้ำ | ±0.015มม. |
| ความแม่นยำในการพิมพ์ | ±0.03mm |
| อิงตามระบบทดสอบของบุคคลที่สาม (CTQ) ตรวจสอบตำแหน่งการพิมพ์การวางประสานจริงความแม่นยำในการทำซ้ำ | |
| รอบเวลา | <15sec |
