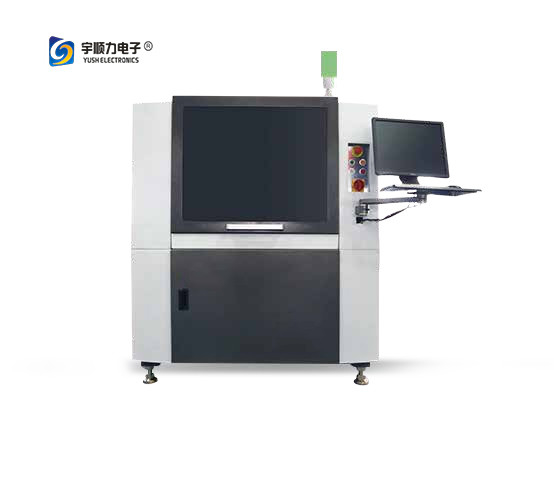

รายละเอียดสินค้า
สถานที่กำเนิด: เจียงซู
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE Mark
หมายเลขรุ่น: YSL-510H
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: business negotiation
รายละเอียดการบรรจุ: แพ็คเกจไม้
เวลาการส่งมอบ: 3 วันถึง 7 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 25 ชุด/ชุด ต่อเดือน
ขนาดกรอบหน้าจอ (มม.): |
650(×)×550(Y)-737(×)×737(Y) |
PCB ขั้นต่ำ (มม.): |
50(×)×50(Y)มม |
PCB สูงสุด (มม.): |
510(X)×510(Y) |
ความหนา: |
0.2mm-6mm |
เคิร์ฟ: |
＜1% |
คุณสมบัติ: |
การสอบเทียบและการบำรุงรักษาอย่างง่าย |
ขนาดกรอบหน้าจอ (มม.): |
650(×)×550(Y)-737(×)×737(Y) |
PCB ขั้นต่ำ (มม.): |
50(×)×50(Y)มม |
PCB สูงสุด (มม.): |
510(X)×510(Y) |
ความหนา: |
0.2mm-6mm |
เคิร์ฟ: |
＜1% |
คุณสมบัติ: |
การสอบเทียบและการบำรุงรักษาอย่างง่าย |
คุณสมบัติ
1. โซลูชั่นที่สมบูรณ์แบบสำหรับการพิมพ์ผลิตภัณฑ์ขนาดใหญ่
2.การสอบเทียบและการบำรุงรักษาอย่างง่าย
3. คุณภาพการพิมพ์ที่เสถียร
4.ซอฟต์แวร์ประมวลผลภาพที่พัฒนาขึ้นโดยอิสระ
แผนภาพโดยรวม
1. โมดูลตัวเครื่อง
2. โมดูลจับภาพ CCD
3. โมดูลยกลายฉลุของแกน Z
4. โมดูลการพิมพ์ปาดน้ำ
5. โมดูลทำความสะอาด
6. โมดูลการปรับแบบละเอียดของแพลตฟอร์ม
7. โมดูลรางและสายพานลำเลียง
8. ไฟเตือนสามสี
9. อุปกรณ์แสดงผลและอินพุต
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | YSL-120 | |
| พารามิเตอร์พื้นฐาน | ขนาดกรอบหน้าจอ (มม.) | 650(×)×5500(Y)-737(×)×737(Y) |
| ความหนา∶ 20-40mm | ||
| PCB ขั้นต่ำ (มม.) | 50(×)×50(Y)มม | |
| PCB สูงสุด (มม.) | 510(X)×510(Y) | |
| ความหนา | 0.2 มม. ~ 6 มม. (ใช้จิ๊กเมื่อ pcb น้อยกว่า 0.4 มม.) | |
| เส้นโค้ง | <1% (การวัดแนวทแยง) | |
| ความสูงของชิ้นส่วน PCB ด้านหลัง | 18mm | |
| ความสูงของสายพานลำเลียง | 900±40mm | |
| สนับสนุน | ตัวรองรับแม่เหล็ก, ชิ้นส่วนแม่เหล็ก, ห้องสูญญากาศ | |
| ที่หนีบ | ที่หนีบด้านข้างเอตัวหนีบด้านบน | |
| ระยะขอบ | ขอบกระบวนการ PCB ≥2.5mm | |
| ความเร็วสายพานลำเลียง | 0 ~ 1500mm/วินาที เพิ่ม 1mm | |
| สายพาน | สายพานตัวยู | |
| วิธีจุก | กระบอกลม | |
| ตำแหน่งจุก | ตั้งตำแหน่งตัวกั้น PCB ตามขนาดของบอร์ด | |
| กำหนดโดยซอฟต์แวร์ | การตั้งค่าซอฟต์แวร์ | |
| ระบบการพิมพ์ | ความเร็วในการพิมพ์ | ปรับได้ 5-200 มม./วินาที |
| หัวพิมพ์ | สเต็ปมอเตอร์ไดรฟ์มีดโกนยก | |
| มีดโกน | มีดโกนเหล็ก มีดโกนยาง (ตัวเลือก) | |
| มุมมีดโกน | 60° | |
| แรงดันมีดโกน | 0~20กก. | |
| ดูระบบ | การแยกพื้นผิว | การแยกสารตั้งต้นสามส่วน；ความเร็ว∶0.1-20mm/s；ระยะทาง∶0-20mm |
| วิธีการจัดตำแหน่ง | ทำเครื่องหมายการจัดตำแหน่งอัตโนมัติ | |
| กล้อง | เยอรมนี BASLER, 1/3” CCD, 640*480pixel, ขนาดพิกเซล 5.6μmx5.6μm | |
| รับวิธีภาพ | รูปถ่ายคู่บน/ล่าง | |
| ไฟกล้อง | แสงโคแอกเซียล, ไฟวงแหวนสี่แบบสามารถปรับได้ | |
| ดูช่วง | 9mm*7mm | |
| ทำเครื่องหมายขนาด | เส้นผ่านศูนย์กลางหรือความยาวด้านข้าง 1 มม. ~ 2 มม. ชดเชยได้ 10% | |
| มาร์ครูปร่าง | Cir, Rec หรือรูปสี่เหลี่ยมขนมเปียกปูนเป็นต้น | |
| ทำเครื่องหมายตำแหน่ง | เครื่องหมายเฉพาะ PCB หรือแผ่น PCB | |
| การตรวจจับ 2D | / | |
| ความแม่นยำ | ช่วงการปรับตาราง | X=±10mm,Y=±10mm,0=±2° |
| ความแม่นยำของตำแหน่ง | ±0.01mm | |
| ความแม่นยำในการพิมพ์ | ±0.015mm | |
| เวลา | รอบเวลา | <7.5 เร่งเวลาทำความสะอาด) |
| แปลงเวลาสาย | <5 นาที | |
| เวลาการเขียนโปรแกรม | <10 นาที | |
| ระบบควบคุม | การกำหนดค่าคอมพิวเตอร์ | พีซีอุตสาหกรรม, ระบบอย่างเป็นทางการของ Windows |
| ภาษาของระบบ | ภาษาจีน/อังกฤษ | |
| การเชื่อมต่อเครื่องก่อนและหลัง | SMEMA | |
| การให้สิทธิ์ผู้ใช้ | User PW และ Senior PW set | |
| ระบบทำความสะอาด | ระบบทำความสะอาด | แบบแห้งและเปียก (มาตรฐาน), รุ่นสุญญากาศ (อุปกรณ์เสริม) |
| การตรวจจับระดับของเหลว | การตรวจจับสัญญาณเตือนอัตโนมัติระดับของเหลว | |
| พารามิเตอร์พลังงาน | แหล่งจ่ายไฟหลัก | AC220V±10% 50/60HZ เฟสเดียว |
| พลังทั้งหมด | ประมาณ 3kw | |
| แหล่งจ่ายอากาศหลัก | 4.5~6kgf/cm2 | |
| น้ำหนักเครื่อง | ประมาณ 1300Kg | |
| ขนาดเครื่อง | 1350(L)×1625(W)×1535(H)mm | |
| ตัวเลือก | ที่หนีบลมด้านบน | มาตรฐาน |
| แคลมป์บน + แคลมป์ด้านข้าง | สำหรับ PCB (ความหนา≤1มม.) | |
| ดูดซับและทำความสะอาดด้วยสุญญากาศ | สำหรับ PCB (ความหนา≤1มม.) และ FPC | |
| เพิ่มดีบุกอัตโนมัติ | / | |
| โหลดและขนถ่ายอัตโนมัติ | / | |
| การสนับสนุนที่ยืดหยุ่นและเป็นสากล | สำหรับ PCB สองด้าน (ส่วนหลัง PCB ความสูง≤9มม.) | |
| การวางตำแหน่งกรอบหน้าจออัตโนมัติ | มาตรฐาน | |
| ฟังก์ชั่นการปรับความหนาของบอร์ด PCB | / | |
| ฟังก์ชั่นป้อนกลับแรงดันปาดน้ำ | / | |
| เครื่องปรับอากาศ | ลูกค้าซื้อเองได้ | |
| วางประสานที่เหลือบนระบบตรวจสอบลายฉลุ | / | |
| วงปิด SPI | วงปิด SPI | |
| การป้องกันการปิดไฟของ UPS | UPS ป้องกันไฟดับ 15 นาที | |
| อุตสาหกรรม 4.0 | ฟังก์ชันการติดตามบาร์โค้ด การวิเคราะห์การผลิต ฯลฯ | |
ความแม่นยำ/เสถียร/สมาร์ท
1ออนไลน์ในประเทศเจ้าแรกเทคโนโลยีการสอบเทียบ
2. ซอฟต์แวร์ตั้งค่าแรงดันปาดน้ำใหม่
3. ฟังก์ชั่นการสอบเทียบอัตโนมัติ - สำหรับรางสวมชุดชดเชยอัตโนมัติ
4. การตรวจสอบ 2D อัจฉริยะ
5.ไม้กวาดหุ้มยางใหม่
6. อุปกรณ์แต่ละชิ้นผ่านการทดสอบ CPK แล้วและมีรายงานผลการทดสอบ (ไฟล์ PDF)
7.โครงสร้างการทำความสะอาดแอลกอฮอล์แบบใหม่
อุปกรณ์ที่แม่นยำของการปรับแพลตฟอร์มการตรวจสอบ 2D อัจฉริยะ
(XYZ ปรับระบบ)
เทคโนโลยีการระบุจุดมาร์ค คุณภาพการพิมพ์ที่เสถียร
การสอบเทียบและการบำรุงรักษาอย่างง่าย
รับประกันความแม่นยำ
