รายละเอียดสินค้า
สถานที่กำเนิด: มณฑลเจียงซู
ชื่อแบรนด์: YUSH
ได้รับการรับรอง: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
หมายเลขรุ่น: เอฟ450
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 20000
รายละเอียดการบรรจุ: แพคเกจไม้
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 100SET ต่อเดือน
ขนาดบอร์ดสูงสุด: |
450 มม. x 350 มม. |
ขนาด MIN BOARD: |
50มม.x50มม |
ความหนาของ PCB: |
0.4mm~6mm |
วาร์ปเพจ: |
สูงสุด PCB Diagonal 1% |
น้ําหนักสูงสุดบนกระดาน: |
6 กิโลกรัม |
ระยะห่างของบอร์ดขอบ: |
กำหนดค่าเป็น 3 มม. |
ระยะห่างด้านล่างสูงสุด: |
20มม |
ความเร็วในการส่ง: |
1500 มม./วินาที (สูงสุด) |
ขนาดบอร์ดสูงสุด: |
450 มม. x 350 มม. |
ขนาด MIN BOARD: |
50มม.x50มม |
ความหนาของ PCB: |
0.4mm~6mm |
วาร์ปเพจ: |
สูงสุด PCB Diagonal 1% |
น้ําหนักสูงสุดบนกระดาน: |
6 กิโลกรัม |
ระยะห่างของบอร์ดขอบ: |
กำหนดค่าเป็น 3 มม. |
ระยะห่างด้านล่างสูงสุด: |
20มม |
ความเร็วในการส่ง: |
1500 มม./วินาที (สูงสุด) |

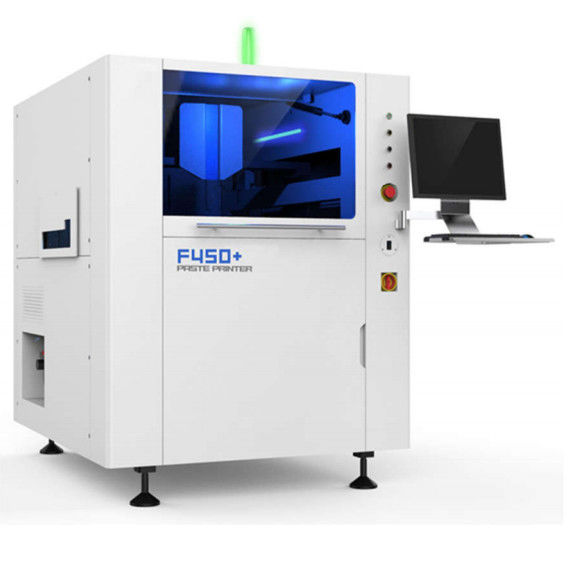

เครื่องพิมพ์สแตนเซิลความแม่นยําสูง F450 แบบอัตโนมัติ
คําอธิบาย:
|
ปริมาตร F450+TM
|
|
|
ปริมาตร PCB
|
|
|
ขนาดแผ่นสูงสุด
|
450 มม x 350 มม
|
|
ขนาดแผ่นขั้นต่ํา
|
50mm x 50mm
|
|
ความหนาของ PCB
|
0.4mm ~ 6mm
|
|
หน่วยการต่อสู้
|
ขนาดสูงสุด ดิแอจเนียล PCB 1%
|
|
น้ําหนักแผ่นสูงสุด
|
6 กิโลกรัม
|
|
ระยะห่างขอบแผ่น
|
การตั้งค่า 3 มม
|
|
ระยะทางด้านล่างสูงสุด
|
20 มม.
|
|
ความเร็วในการส่ง
|
1500mm/s ((Max)
|
|
ความสูงของการส่ง
ที่ดิน
|
900±40 มม
|
|
ทิศทางการส่ง
|
ซ้าย-ขวา, ขวา-ซ้าย, ซ้าย-ซ้าย, ขวา-ขวา
|
|
วิธีการส่ง
|
รถขนส่งขั้นเดียว
|
|
วิธีการรับ PCB
|
โปรแกรมสามารถเปลี่ยนความดันด้านยืดหยุ่น (( optional:
หลายจุดบนด้านล่างหรือส่วนหนึ่งของความว่างหรือความว่างทั้งหมด)
|
|
การสนับสนุนคณะกรรมการ
วิธีการ
|
เครื่องยางเข็มแม่เหล็ก เครื่องบล็อกคอนทูร์ เครื่องติดตั้งชิ้นงานพิเศษ
|
|
ปริมาตรการพิมพ์
|
|
|
หัวพิมพ์
|
เครื่องขับเคลื่อนมอเตอร์สายตรงที่อิสระสองเครื่อง
|
|
ขนาดกรอบแบบ
|
370mm x 470mm ((470วางซ้าย/ขวา) ~ 737 mm x 737 mm
|
|
พื้นที่พิมพ์สูงสุด
|
450 มม x 350 มม
|
|
ประเภทของเครื่องฉีด
|
เครื่องฉีดเม็ด / เครื่องฉีดยาง ((มุม 45°/55°/60°เลือก
ตามเทคโนโลยีการพิมพ์)
|
|
รูปแบบการพิมพ์
|
เครื่องพิมพ์เครื่องฉีดเดียวหรือเครื่องฉีดสองเครื่อง
|
|
ความยาวในการถอนพิมพ์
|
0.02 มิลลิเมตร ถึง 12 มิลลิเมตร
|
|
ความเร็วในการพิมพ์
|
6 mm/s ถึง 200 mm/s
|
|
ความดันการพิมพ์
|
0.5 กิโลกรัม ถึง 10 กิโลกรัม
|
|
การเคลื่อนไหวการพิมพ์
|
± 250 mm (จากกลาง)
|
|
ปริมาตรภาพ
|
|
|
สนามมอง (FOV)
|
6.4 มิลลิเมตร x 4.8 มิลลิเมตร
|
|
โต๊ะปรับได้
พื้นที่
|
X,Y:±7.0mm θ:±2.0°
|
|
ประเภทจุดอ้างอิง
|
จุดอ้างอิงมาตรฐาน ((ดูมาตรฐาน SMEMA)
แพด/หลุม
|
|
ระบบกล้อง
|
กล้องตัวต่อตัว ภาพถ่ายตัวต่อตัวขึ้น/ลง
ระบบ การตั้งตําแหน่งที่เหมาะสมทางกณิตศาสตร์
|
|
ปริมาตรการทํางาน
|
|
|
การสอดคล้องภาพ
ความแม่นยําซ้ํา
|
±12.5μ(±0.0005") @6 σ,Cpk≥2.0
|
|
การพิมพ์ซ้ํา
ความถูกต้อง
|
±25μ(±0.001") @6 σ,Cpk ≥ 20
|
|
เวลาจักรยาน
|
ต่ํากว่า 7.5s
|
|
เปลี่ยนเวลาแถว
|
ไม่ถึง 5 นาที
|
|
อุปกรณ์
|
|
|
พลัง
|
AC220V±10%,50/60HZ,15A
|
|
อากาศดัน
|
4 ~ 6 กิโลกรัม / ซม.2, 10.0 ท่อ
|
|
ระบบการทํางาน
|
Windows XP
|
|
ขนาดของอุปกรณ์
|
1140mm ((L) x 1400mm ((W) x 1480mm ((H)
ความสูงของจอและแสงสามสี)
|
|
น้ําหนักของอุปกรณ์
|
ประมาณ 1000 กิโลกรัม
|
ลักษณะ:
1ระบบกล้อง CCD ความมั่นคงสูง
แหล่งแสงสี่ทางปรับได้, กับการสว่างแบบเดียวกันและการรวบรวมภาพที่สมบูรณ์แบบ, ทําให้ประเภทต่าง ๆ ของจุดหมายสามารถเป็นการระบุที่ดีมาก ((รวมถึงจุดหมายหมายที่แข็งแรง,เพื่อตอบสนองกับหมึก,ทองคํา,สเปรย์หมึก,FPC,และชนิดอื่น ๆ ของสีที่แตกต่างกันของ PCB
2ระบบทําความสะอาด stencil ที่มีประสิทธิภาพสูง
ระบบการลบใหม่จะทําให้สัมผัสเต็มที่กับ stencil และการดูดสูบความว่างที่เพิ่มขึ้นจะทําให้พาสต้า solder ที่เหลืออยู่ใน mesh ถูกกําจัดอย่างมีประสิทธิภาพและการทําความสะอาดอัตโนมัติที่มีประสิทธิภาพได้รับการบรรลุ.
3ระบบการตั้งตําแหน่ง PCB ที่ง่ายและน่าเชื่อถือ
ความหนาของแผ่น PCB ที่ปรับตัว ความดันข้างที่ยืดหยุ่นที่ปรับปรุงด้วยโปรแกรม และอุปกรณ์สนับสนุนแม่เหล็ก
4ระบบขีดฉลาด
ปรับปรุงโปรแกรมและอิสระการควบคุมอเตอร์ stepper ที่เชื่อมต่อโดยตรง ระบบควบคุมความดันที่มีความแม่นยํา
